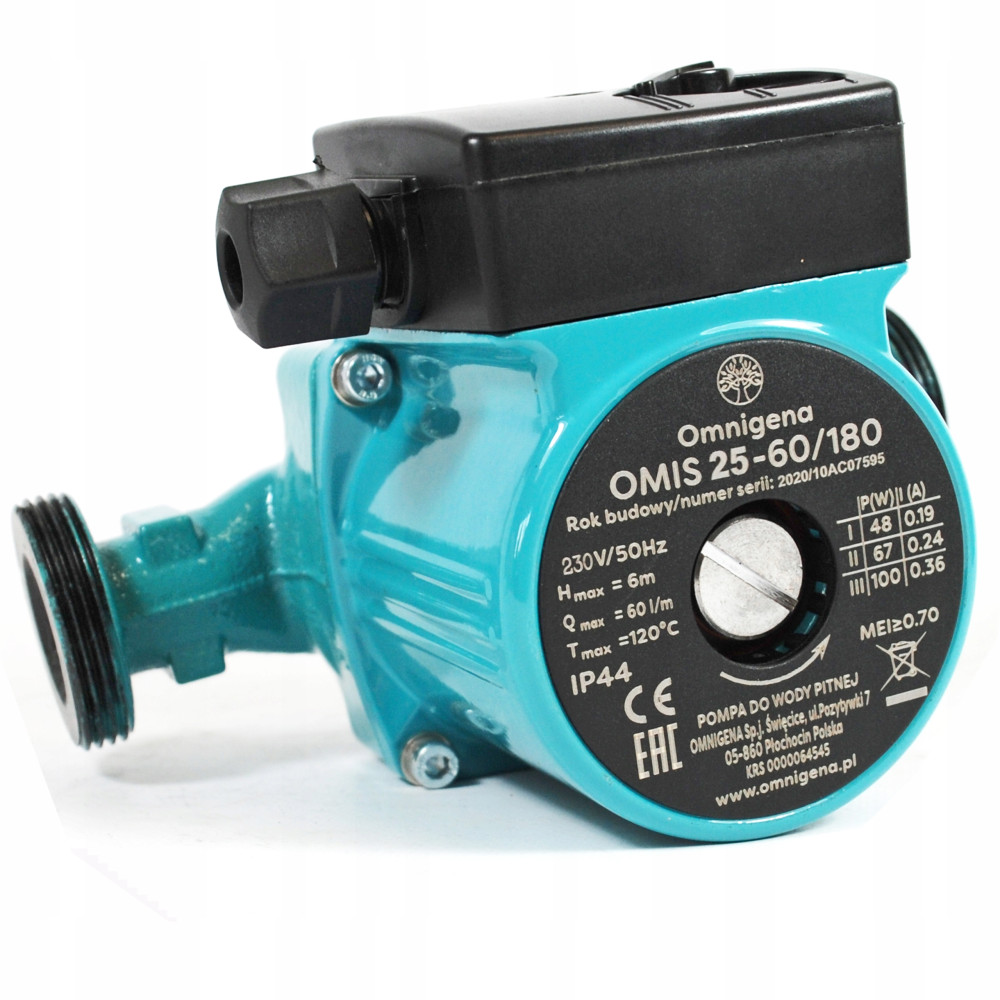

POMPA OBIEGOWA DO CENTRALNEGO OGRZEWANIA ORAZ WODY PITNEJ OMNIGENA 25/60/180

SYMBOL PRODUKTU: 9629

Cechy szczególne:

• standard montażowy 180 mm


• przyłącze 1 1/2 cala


• wysoka kultura pracy


• wysokość podnoszenia do 6 metrów


• bardzo wysoka jakość wykonania


• uniwersalna do CO oraz wody pitnej

PARAMETRY TECHNICZNE POMPY

• Masa: 2,6 kg



• Przyłącza: 1 1/2 cala



• Wymiary gwintu przyłączeniowego: 47,5 mm (mierzone na zewnątrz gwintu)


• Długość montażowa: 180 mm



• Minimalna temperatura cieczy: +2 stopnie C



• Maksymalna temperatura cieczy: +110 stopni C



• Maksymalne ciśnienie robocze: 1,0 MPa



• Zasilanie: 230/240 V - 50 Hz



• Stopień ochrony: IP44



• Klasa izolacji: I



• Podnoszenie słupa wody: 6 m



• nie należy montować pompy silnikiem skierowanym w górę lub w dół. Silnik powinien być zawsze umieszczony poziomo


• nie należy uruchamiać pompy "na sucho"

MOC I PRĄD ZASILANIA:

• 1 bieg - 48 W / 0,19 A



• 2 bieg - 67 W / 0,24 A



• 3 bieg - 100 W / 0,36 A


PODNOSZENIE

• 1 bieg - 3 metry



• 2 bieg - 4 metry



• 3 bieg - 6 metrów


W zestaw nie wchodzą śrubunki i uszczelki.

Pompa znajduje zastosowanie w układach centralnego ogrzewania w tym także ogrzewania podłogowego, ciepłej wody użytkowej oraz wody pitnej.

ZASADA DZIAŁANIA

Pompy OMNI GENA przeznaczone są do wymuszenia obiegu wody w instalacjach centralnego ogrzewania i ciepłej wody użytkowej. Mogą być także wykorzystywane w systemach ogrzewania słonecznego, do klimatyzacji i chłodniczego systemu obiegowego.

Montaż pompy powinien być wykonany na prostym odcinku rury pomiędzy dwoma zaworami odcinającymi, w miejscu dostępnym do jej odpowietrzenia, przeglądu czy serwisu. Pompa powinna być zainstalowana tak, aby oś pompy była usytuowana poziomo. Przed przystąpieniem do montażu pompy należy bezwzględnie zapoznać się z instrukcją obsługi.

GŁÓWNE OBSZARY ZASTOSOWAŃ

Obiegowe pompy stosowane są w instalacjach ze stałym lub nieznacznie zmiennym przepływem tj:

• instalacje ciepłownicze


• instalacje grzewcze

BUDOWA - CZĘŚĆ HYDRAULICZNA

• pompa wirowa bezdławnicowa


• korpus żeliwny gwintowany


• wirnik pompy z tworzywa kompozytowego

BUDOWA - SILNIK

• asynchroniczny 2 biegunowy


• wał ceramiczny i łożyska promieniowe


• węglowe łożysko oporowe


• klasa izolacji I


• napięcie: 1~230/240 V


• trójstopniowa regulacja prędkości obrotowej


• stopień ochrony IP 44

ZALETY

• energooszczędność


• pewność i niezawodność działania


• łatwość montażu


• cichobieżność do 38 dB(A)


• wysoka jakość wykonania


• brak konieczności obsługi


• wbudowany układ przeciwzwarciowy
