Zastosowanie:
Szlifierka Kątowa

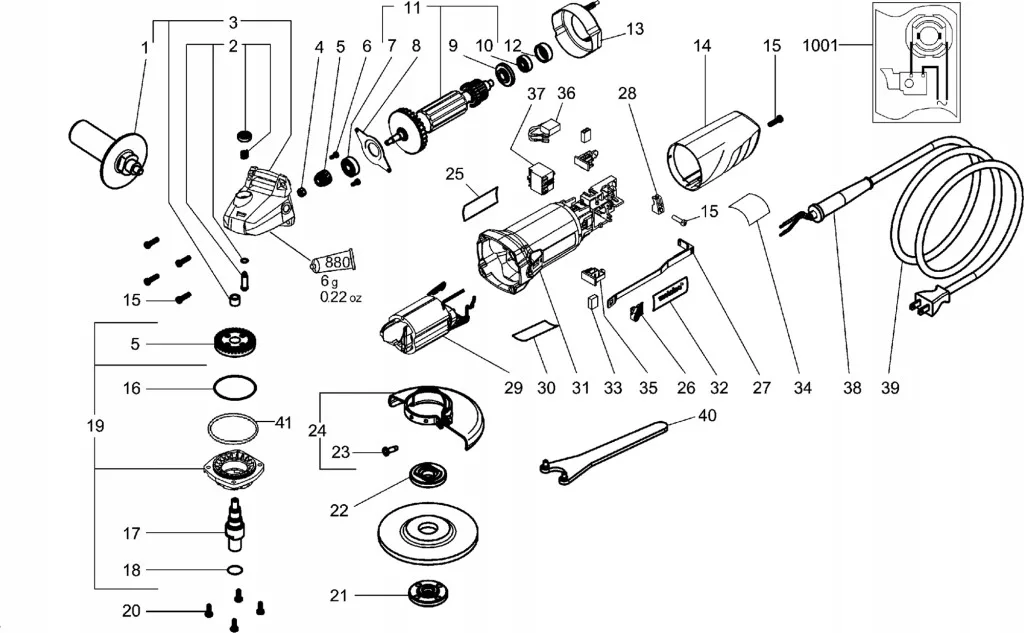

Spis części do W 720-125 (06726000)
Pozycja na schemacie ; Nr części ; Nazwa części
1 ; 314000540 ; Handle Cpl.
2 ; 316040610 ; Spindle Stop Compl.
3 ; 316046070 ; Gear housing compl.
4 ; 341100940 ; Hexagon Nut W.recess
5 ; 316051070 ; Bevel gear and pinion
6 ; 141110460 ; Fillister head screw
7 ; 143115420 ; Ball bearing, 8x22x7
8 ; 315417490 ; Fixed bearing cover
9 ; 343392740 ; Sealing Washer
10 ; 143115870 ; Ball bearing, 6x19x6
11 ; 316066570 ; Armature cpl. 230V
12 ; 344095260 ; Rubber Bushing
13 ; 343399430 ; Baffle
14 ; 343399450 ; Cover
15 ; 141116020 ; Self-tap. Fill. H. Screw
16 ; 344097550 ; O-ring 48 X 1
17 ; 341161150 ; Spindle M14
18 ; 143192540 ; O-ring
19 ; 341032210 ; Flange compl.
20 ; 141120070 ; Fill. Head Screw(din 7985)
21 ; 341106900 ; Flange Nut
22 ; 341031160 ; Clamping Flange
23 ; 141124060 ; Fillister head screw
24 ; 339203670 ; Wheel guard compl.,Ø125
25 ; 338122160 ; M-Label,08 52x22
26 ; 343392080 ; Switch Slide
27 ; 343399170 ; Switch rod
28 ; 343362490 ; Cable Clip
29 ; 311011800 ; Field coil
30 ; 338058430 ; Rating plate
31 ; 343399440 ; Motor housing
32 ; 338122540 ; Metabo plate
33 ; 316052770 ; Carbon brush compl.
34 ; 399999990 ; Part not needed
35 ; 343012950 ; Brush holder
36 ; 343254290 ; Condenser, 230v
37 ; 343408260 ; Switch
38 ; 344097360 ; Cable Sleeve
40 ; 344163920 ; Pin spanner
41 ; 339060160 ; Compensating Washer
880 ; 344130910 ; Grease 100g
1001 ; 338504470 ; Diagram
