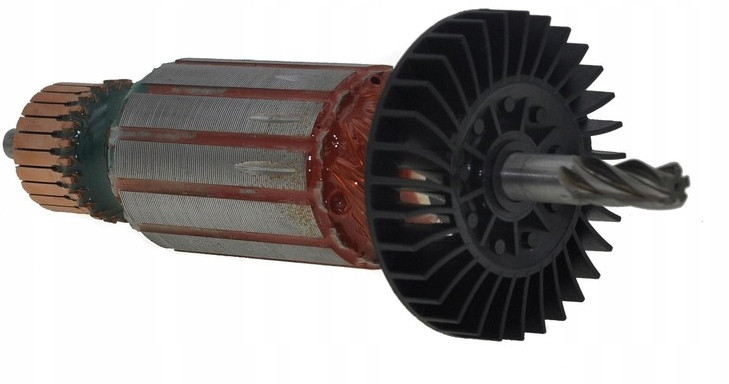

Metabo rotorska armatura za udarnu bušilicu SBE 730 SB 710

"Metabo wirnik / twornik do wiertarki udarowej SBE 730  SB 710

•
  Producent: Metabo



•
  Kod producenta:310009220



•
  Pozycja na schemacie:24-SBE730 (00731000)


Zastosowanie:

Wiertarka Udarowa

• 00731000 ; Metabo SBE 730


• 00861000 ; Metabo SB 710


• 00862000 ; Metabo SBE 710


• 00863000 ; Metabo SBE 751


• 00581000 ; Metabo BE 751


• 00854000 ; Metabo UHE 2250 MULTI


• 00854001 ; Metabo UHE 2250 MULTI

Spis części do SBE 730 (00731000)

Pozycja, Ilość, Nr katalogowy części, Nazwa części

2  ;  1  ;  316047560  ;   PRZEKŁADNIA ZE WIRNIK KOMPL.    38

3  ;  1  ;  343398580  ;  OBUDOWA SILNIKA    27

4  ;  2  ;  141119900   ; BLACHOWKRĘT SOCZEWKOWY    11

5  ;  2  ;  343398600  ;  POKRYWA - ZIELONA    11

6  ;  7   ; 141113180   ; BLACHOWKRĘT SOCZEWKOWY    11

7  ;  1   ; 316049680  ;  OBUDOWA Kompl.    41

11  ;  1  ;  338060680   ; TABLICZKA ZNAMIONOWA    11

12 ;   1  ;  316040610   ; BLOKADA WRZECIONA    14

14 ;   1  ;  316047570  ;  OBUDOWA PRZEKŁADNI Kompl.    30

17 ;   3  ;  141124090  ;  WKRĘT    11

18  ;  2  ;  141117980  ;  ŚRUBA    14

19  ;  4  ;  141117060  ;  BLACHOWKRĘT SOCZEWKOWY    12

20  ;  2  ;  339011860 ;   PODKŁADKA DYSTANSOWA    11

21  ;  1  ;  316047590  ;  DŹWIGNIA ZACISKU Kompl.    23

22  ;  1  ;  143192540  ;  O - RING    11

23  ;  1  ;  341161150   ; WRZECIONO PRZEKŁADNI M14    19

24  ;  1  ;  316047960  ;  KOŁNIERZ PRZEKŁADNI,M14    28

25  ;  1  ;  344097550  ;  O - RING 48 x 1    11

26  ;  1  ;  316064680  ;  NAKRĘTKA QUICK,M14    22

27  ;  1  ;  341031160  ;  KOŁNIERZ DOCISKOWY    22

28  ;  1  ;  339204450  ;  OSŁONA,D 150    26

33  ;  1  ;  344098740  ;  TULEJKA GUMOWA    11

34  ;  1  ;  311011150   ; STOJAN    37

35  ;  1  ;  316060540  ;  SZCZOTKA (ODŁĄCZALNA)    21

36  ;  1  ;  316049390  ;  MODUŁ SZCZOTKOTRZYMACZA Kompl.,18 V    25

38  ;  1  ;  316046590  ;  RĘKOJEŚĆ Kompl.    20

39  ;  1  ;  343397810  ;  SUWAK WYŁĄCZNIKA,H/L    11

40  ;  1  ;  399999990  ;  CZESC TUTAJ NIEPOTRZEBNA

41  ;  1  ;  339136560  ;  PRZESUWKA    14

42  ;  1  ;  343398620  ;  TRZPEN ZATRZASKU    11

43  ;  1  ;  342003030 ;   SPRĘŻYNA    11

44  ;  1  ;  343398890  ;  FILTR    18

45 ;   1  ;  630353000  ;  Nakładka zabezpieczająca na osłonę do ta

95  ;  1  ;  343439680  ;  POKRYWA    11

880 ;   1  ;  344130840  ;  TUBKA SMARU 100Gr 3,6oz    24

1001 ;   1  ;  338505280  ;  SCHEMAT ELEKTRYCZNY
