Zastosowanie:
Akumulatorowa wkrętarka udarowa
Spis części do DTD152
Pozycja na schemacie, Nr katalogowy, Opis, Ilość
001-1 ; 266130-9 Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16 ; 8
002 ; 851E29-7 Tabliczka znamionowa DTD152 ; 1
003 ; 183B63-4 Obudowa kpl. ; 1
C10 ; 263005-3 Sztyft gumowy 6 ; 2
005 ; 455053-8 Dźwignia ; 1

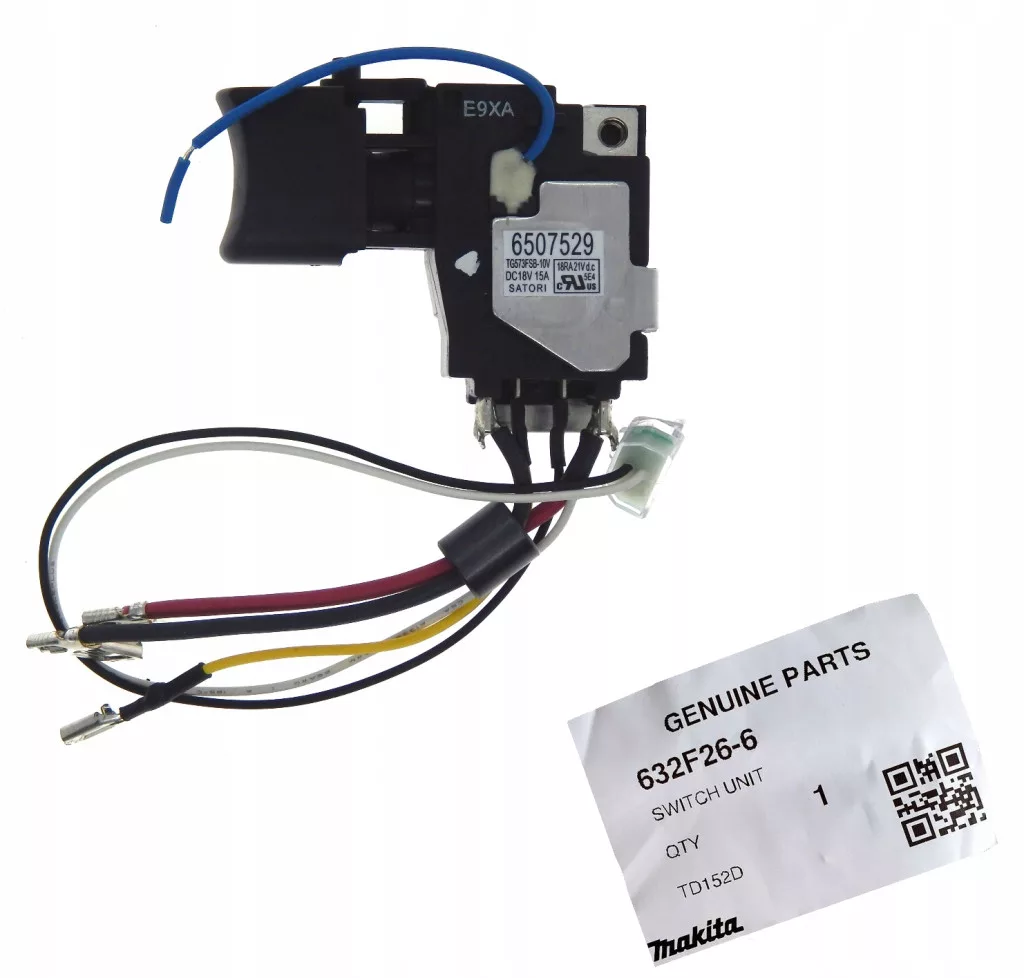

006 ; 632F26-6 Włącznik ; 1
C10 ; 620445-2 Obwód led ; 1
C20 ; 688164-6 LINE FILTER ; 1
007 ; 643852-2 Zacisk ; 1
008 ; 231951-8 Sprężyna pierścieniowa 11 ; 1
009 ; 267085-1 Podkładka 12 ; 1
010 ; 233005-7 Sprężyna dociskowa 13 ; 1
011 ; 326072-0 Tuleja wiertła ; 1
012 ; 424738-7 BUMPER ; 1
013 ; 143299-5 Obudowa mechanizmu udarowego ; 1
014 ; 261151-6 Podkładka nylonowa 19 ; 1
015 ; 216040-0 Kulka stalowa 3.5 ; 2
016 ; 326565-7 Kowadło M ; 1
017 ; 326564-9 Bijak ; 1
018 ; 216040-0 Kulka stalowa 3.5 ; 24
019 ; 267175-0 Podkładka 24 ; 1
020 ; 234251-5 Sprężyna dociskowa 25 ; 1
021 ; 216041-8 Kulka stalowa 5.6 ; 2
022 ; 227362-3 Koło zębate 22 ; 2
023 ; 326562-3 Wrzeciono ; 1
024 ; 256253-1 Kołek 5 ; 2
025 ; 253314-8 Podkładka 15 ; 1
026 ; 227378-8 Koło zębate wewnętrzne 51 ; 1
027 ; 213507-9 O-ring 40 ; 1
028 ; 143298-7 BEARING BOX COMPLETE ; 1
029-1 ; 632F93-1 Jarzmo ; 1
030 ; 619377-8 Wirnik silnika elektrycznego ; 1
031 ; 196854-2 Szczotki węglowe ; 2
032 ; 632F25-8 Uchwyt szczotek węglowych ; 1
C10 ; 688172-7 LINE FILTER ; 1
C20 ; 654037-5 Złączka zaciskowa FVWS1.25-M3 ; 2
033 ; 263032-0 Sztyft gumowy 4 ; 4
034 ; 456044-2 Tylna pokrywa ; 1
035-1 ; 266130-9 Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16 ; 2
036 ; 183B63-4 Obudowa kpl. ; 1
A01 ; 346317-0 Hak ; 1
A02 ; 266622-8 Wkręt z łbem grzybkowym M4X12 ; 1
A03C ; 821550-0 Walizka systemowa (typ 2) ; 1
C10 ; 453974-8 Zatrzask ; 4
A03F ; 821550-0 Walizka systemowa (typ 2) ; 1
A04C ; 450128-8 Pokrywa akumulatora ; 1
A04F ; 450128-8 Pokrywa akumulatora ; 1
A05C ; ***DC18RC DC18RC FAST CHARGER ; 1
A05F ; ***DC18RC DC18RC FAST CHARGER ; 1
A06-1C ; 197265-4 Akumulator kpl. BL1840B ; 2
A06-1F ; 197280-8 Akumulator kpl. BL1850B ; 2
A07C ; 837670-0 Wewnętrzna wkładka ; 1
A07F ; 837670-0 Wewnętrzna wkładka ; 1
A08-1C ; 816N02-8 Etykieta DTD152RMJ ; 1
A08-1F ; 816N07-8 Etykieta DTD152RTJ ; 1
A09-1C ; 816N03-6 Etykieta obudowy z tworzywa sztucznego DTD152RMJ ; 2
A09-1F ; 816N08-6 Etykieta obudowy z tworzywa sztucznego DTD152RTJ ; 2
E01 ; 654015-5 Terminal uziemienia ; 1
E02 ; 654501-6 Złącze nieizolowane P-1.25 ; 1
