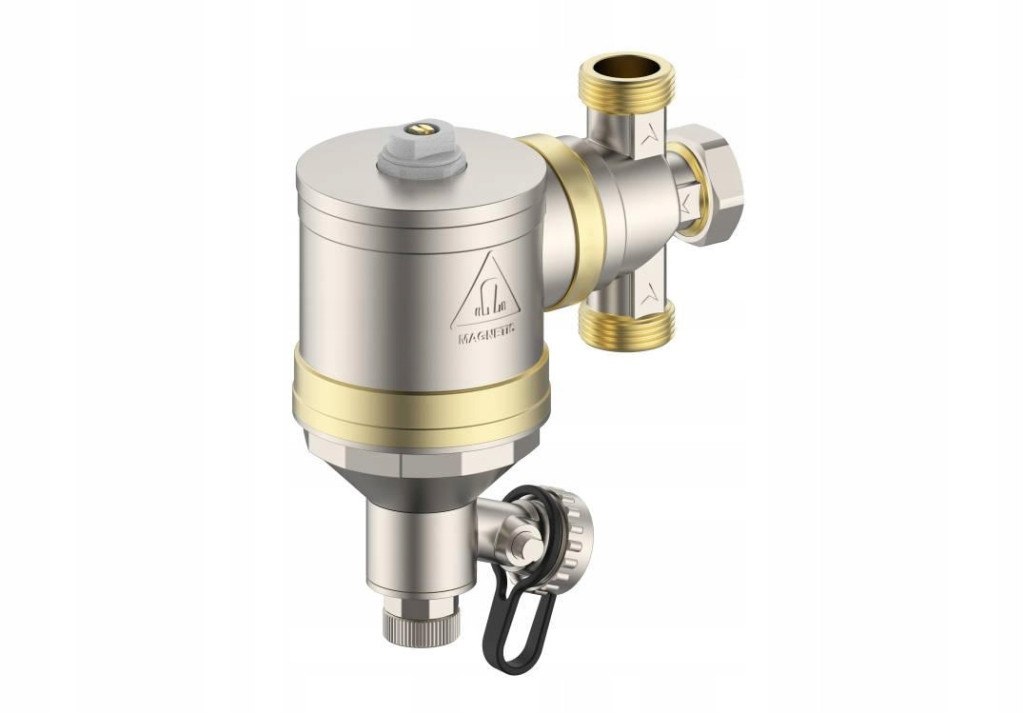

Separator magnetyczny z filtrem i osadnikiem 3/4 cala Calido

TRZYETAPOWA ELIMINACJA ZANIECZYSZCZEŃ

• Działanie separatora magnetycznego oparte jest na zasadzie hydrocyklonu w połączeniu z magnetyczną i mechaniczną eliminacją zanieczyszczeń.
• Czynnik z instalacji grzewczej wpływający do komory separatora, wprawiany jest w ruch wirowy oraz poddany działaniu pola magnetycznego, w celu separacji cząstek magnetycznych.
• Zanieczyszczenia stałe są wychwytywane przez filtr siatkowy umieszczony w dolnej części separatora i trafiają do osadnika. Oczyszczony czynnik grzewczy po przejściu przez filtr siatkowy przepływa przez zewnętrzny płaszcz filtroosadnika do instalacji.

PARAMETRY TECHNICZNE

• P max: 10 bar
• T max: 110°C
• Współczynnik przepływu: Kv= 3,65 m3/h (3/4”) / 4,67 m3/h (1”)
• Moc magnetyczna: 11 000 Gauss
• Stopień filtracji wkładu siatkowego: 500 μm
• Typ magnesu: neodymowy
• Maksymalna moc instalacji grzewczej: 24kW
• Materiał korpusu: mosiądz
• Klucz montażowy w zestawie
• Dopuszczalne ciecze: woda i roztwór wody z glikolem o maksymalnym stężeniu 40%

ODPOWIETRZNIK RĘCZNY

Proste odpowietrzanie separatora.

DOWOLNA POZYCJA MONTAŻU

Przyłącze obrotowe z zaślepką umożliwia instalację w każdej pozycji bez wpływu na działanie urządzenia

HYDROCYKLON

Ruch wirowy ułatwia oddzielanie i osiadanie zanieczyszczeń.

FILTR SIATKOWY

Wyłapuje zanieczyszczenia niemagnetyczne.

SIŁA MAGNESU

Neodymowy wkład magnetyczny o sile 11 000 Gauss przyciąga zanieczyszczenia magnetyczne.

SZYBKIE USUWANIE ZANIECZYSZCZEŃ

Zawór spustowy z możliwością obrotu 360° pomaga skutecznie usunąć zanieczyszczenia
