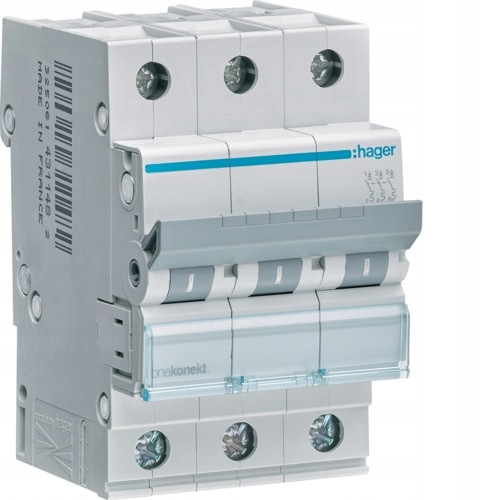

MCB Wyłącznik nadprądowy Icn=6000A 3P C 25A MCN325E

Specyfikacja techniczna
Konstrukcja
Liczba biegunów chronionych 3
Liczba biegunów 3 P
Charakterystyka wyzwalania C
Funkcje
Z rozłączanym biegunem N Nie
Konfiguracja
Liczba modułów 3
Charakterystyka elektryczna
Znamionowa zwarciowa zdolność łącze‐
niowa Icn 6 kA
Napięcie znamionowe łączeniowe Ue (AC) 230 / 400 V
Typ napięcia zasilającego AC
Częstotliwość 50/60 Hz
Napięcie
Znamionowe napięcie izolacji Ui 500 V
Znamionowe napięcie udarowe
wytrzymywane Uimp 4000 V
Prąd
Prąd znamionowy In 25 A
Prąd znamionowy wyłączalny zwarciowy
roboczy Ics 6 kA
Min./max. wartość natężenia prądu AC
zadziałania zabezpieczenia zwłocznego 1.13 / 1.45 In
Min./max. wartość natężenia prądu AC
zadziałania zabezpieczenia bezzwłocznego 5 / 10 In
Min./max. wartość natężenia prądu DC
zadziałania zabezpieczenia bezzwłocznego 7 / 15 In
Min./max. wartość natężenia prądu DC
zadziałania zabezpieczenia zwłocznego 1.13 / 1.45 In
Zdolność wyłączania 1P przy 400 V (EN
60947-2). 3 kA
Znam. zdolność wyłącz. zwarciowego Icn
poniżej 400V AC zgodnie z IEC 60898-1 6 kA
Zdolność wyłączania 400V (NF EN 60947-2) 10 kA
Zdolność wyłączania 415V (NF EN 60947-2) 10 kA
Prąd / Temperatura
Prąd znamionowy w temperaturze -25°C 31.5 A
Z zastrzeżeniem zmian technicznych
Prąd znamionowy w temperaturze -20°C 31 A
Prąd znamionowy w temperaturze -15°C 30.5 A
Prąd znamionowy w temperaturze -10°C 29.9 A
Prąd znamionowy w temperaturze -5°C 29.3 A
Prąd znamionowy w temperaturze 0°C 28.8 A
Prąd znamionowy w temperaturze 5°C 28.2 A
Prąd znamionowy w temperaturze 10°C 27.6 A
Prąd znamionowy w temperaturze 15°C 26.9 A
Prąd znamionowy w temperaturze 20°C 26.3 A
Prąd znamionowy w temperaturze 25°C 25.7 A
Prąd znamionowy w temperaturze 30°C 25 A
Prąd znamionowy w temperaturze 35°C 24.3 A
Prąd znamionowy w temperaturze 40°C 23.5 A
Prąd znamionowy w temperaturze 45°C 22.7 A
Prąd znamionowy w temperaturze 50°C 21.9 A
Prąd znamionowy w temperaturze 55°C 21.1 A
Prąd znamionowy w temperaturze 60°C 20.2 A
Prąd znamionowy w temperaturze 65°C 19.3 A
Prąd znamionowy w temperaturze 70°C 18.3 A
Współczynnik korekcyjny prądu
Współczynnik korekcyjny prądu znam. dla 2
aparatów zainstalowanych obok siebie 1
Współczynnik korekcyjny prądu znam. dla 3
aparatów zainstalowanych obok siebie 0.95
Współczynnik kor. prądu znam. dla 4 lub 5
aparatów zainstalowanych obok siebie 0.9
Współczynnik kor. prądu znam. dla 6
aparatów zainstalowanych obok siebie 0.85
Współczynnik korekcyjny wyzwalacza
bezzwłocznego przy czestotliwości 100 Hz 1.1
Współczynnik korekcyjny wyzwalacza
bezzwłocznego przy czestotliwości 200 Hz 1.2
Współczynnik korekcyjny wyzwalacza
bezzwłocznego przy czestotliwości 400 Hz 1.5
Współczynnik korekcyjny wyzwalacza
bezzwłocznego przy czestotliwości 60 Hz 1
Wymiary
Głębokość produktu 70 mm
Wysokość produktu 83 mm
Szerokość produktu 52.5 mm
Częstotliwość
Częstotliwość (zakres do ETIM) 50 do 60 Hz
Moc
Całkowite straty mocy dla prądu znamio‐
nowego 10.1 W
Straty mocy na biegun dla prądu znamio‐
nowego 3.5 W
Wytrzymałość
Z zastrzeżeniem zmian technicznych
Wytrzymałość elektryczna (liczba cykli) 4000
Wytrzymałość mechaniczna (liczba cykli) 20000
Instalacja / Montaż
Moment dokręcający 2,8 Nm
Podłączenie
Pojemność zacisku wejściowego/wyjścio‐
wego dla przewodu sztywnego (drut) 1 / 35 mm²
Pojemność zacisku wejściowego/wyjścio‐
wego dla przewodu elastycznego (linka) 1 / 25 mm²
Rodzaj przyłącza ze śrubą
Norma
Norma EN 60898-1
Bezpieczeństwo
Stopień ochrony IP20
Zgodny z REACH Nie
Zgodny z dyrektywą ROHS Tak
Wolne od halogenu Nie
Warunki użytkowania
Temperatura robocza -25…70 °C
Stopień zanieczyszczenia zgodnie z IEC
60664 / IEC 60947-2. 2
Klasa ograniczenia energii I²t. 3
Temperatura przechowywania/transportu -25…80 °C
