OPIS
FIRMA ECOMESS jest producentem wodomierzy jednostrumieniowych mechanicznych typu PICOFLUX wytwarzanych w Polsce na licencji firmy Elster, wodomierzy elektronicznych z wbudowanym modułem radiowym typu i_FLUX oraz systemów radiowego odczytu,stosując wyłącznie najnowocześniejsze technologie i rozwiązania.Urządzenia mogą pracować w różnorodnych warunkach klimatycznych od Arktyki po najgorętszy tropik, zachowując niezmiennie doskonałe parametry metrologiczne.
WODOMIERZ FABRYCZNIE NOWY PRODUKCJI POLSKIEJ Ecomess PicoFlux JEDNOSTRUMIENIOWY DN15 1/2 '' 11 cm
WODOMIERZE DOSTĘPNE SĄ DO CIEPŁEJ i ZIMNEJ WODY PRZY ZAKUPIE PROSIMY O WYBÓR WODOMIERZA
Charakterystyka produktu:
Legalizacja ważna do końca 2029 roku.
- obrotowe i hermetyczne liczydło (odporne na zaparowanie);
- mosiężny korpus i płyta uszczelniająca;
- zabezpieczenie antymagnetyczne: – czteropolowe sprzęgło, – pierścień ekranujący;
- szafirowe łożyskowanie wirnika;
- samoczyszczący system łożyskowania wirnika;
- wewnętrzny system regulacji;
- gładkie dno komory pomiarowej zabezpieczające przed osadzaniem zanieczyszczeń;
- możliwość wyposażenia w wyjście impulsowe K=1l/imp, 10l/imp, 100l/imp;

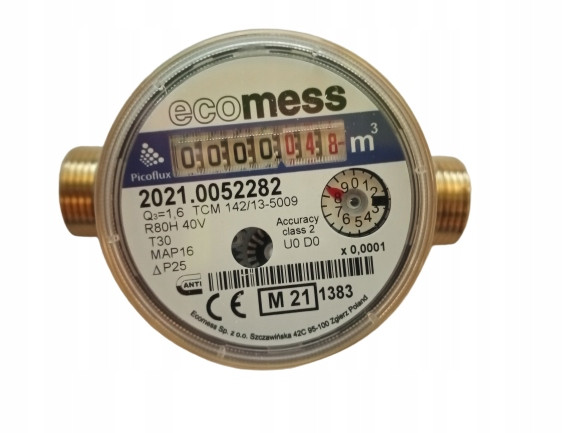

ZDJĘCIE PODGLĄDOWE
l: 180 (orientacyjna długość z półśrubunkami)
L: 110
H: 63
h: 18
B: 60 (szerokość samego liczydła )
D Gwint: 3/4''
Wymiary gwintu wewnętrznego:20 mm
Dane techniczne:
- wodomierz: DN15
- gwint wewnętrzny:20 mm
- długość wodomierza: 110 mm
- rozmiar: standard wodomierza 1/2" o gwincie przyłączy 3/4''
- wysokość wodomierza:63 mm
- strumień ciągły Q3: 1,6 m3/h
- zabudowa: pozioma lub pionowa;
- woda zimna T30, woda ciepła T30/90;
- zakres wskazań liczydła: 9 999,999 m3;
- minimalna wartość działki elementarnej: 0,05 litra;
- klasa dokładności: R80H / R40V – standard;
- Klasa odporności na zaburzenia przepływu: U0/D0
- Certyfikat Badania Typu MID: TCM 142-13-5009;
- Atest higieniczny PZH: BK/W/0212/01/2018
PODSTAWOWE INFORMACJE O WODOMIERZACH
Średnica nominalna dla mieszkania lub domu jednorodzinnego wynosi najczęściej DN15 lub DN20. Dla mieszkania można przyjąć strumień nominalny jako 1,0 lub 1,5 m³/h- Dn15 a dla domu jednorodzinnego - 2,5 m³/h-DN20.
Można dobrać wodomierz o średnicy mniejszej niż przewód. Nie jest dopuszczalne zastosowanie wodomierza o średnicy większej.
Położenie wodomierza (pionowe V czy poziome H) związane jest z tzw. klasą mierniczą wodomierza. Klasa miernicza, określająca dokładność pomiaru, związana jest z położeniem wirnika - jeśli jego oś jest położona pionowo, pomiar jest dokładniejszy. Wodomierze mogą mieć więc dwie klasy miernicze:
klasa A bardzo rzadko stosowana (mierniczo niższa - mniej dokładna; korpus jest zamontowany pionowo - oś wirnika jest w pozycji poziomej);
klasa B R80 (mierniczo wyższa od klasy A; korpus jest zamontowany poziomo - oś wirnika jest w pozycji pionowej).
OZNACZENIA STRUMIENI
Q1 ( Qmin, qmin ) – minimalny strumień objętości wody, powyżej którego wskazania nie powinny przekraczać błędów granicznych dopuszczalnych.
Q2 (Qt, qt) – pośredni strumień objętości wody, który dzieli zakres obciążeń pomiarowych na przedział górny i dolny obciążeń, przy którym błąd graniczny dopuszczalny zmienia wartość.
Qn ( qn) – nominalny strumień objętości wody równy połowie maksymalnego strumienia objętości wody, przy którym wodomierz może pracować przy przepływie ciągłym lub przerywanym i jego wskazania mieszczą się w granicach błędów dopuszczalnych.
Q3 – ciągły największy strumień objętości wody w warunkach znamionowych użytkowania, przy którym wodomierz może pracować przy przepływie ciągłym lub przerywanym i jego wskazania mieszczą się w granicach błędów dopuszczalnych.
Q4 (Qmax) – największy strumień objętości, przy którym wodomierz może pracować w krótkim czasie bez uszkodzenia i przekroczenia błędów granicznych dopuszczalnych.
Stopień dokładności pomiaru wodomierza określany jest przez współczynnik R określający stosunek przepływu Q 3/Q1. Im Q1 mniejsze tzn., im mniejszy przepływ jest prawidłowo pomierzony przez wodomierz, tym współczynnik R jest większy.
