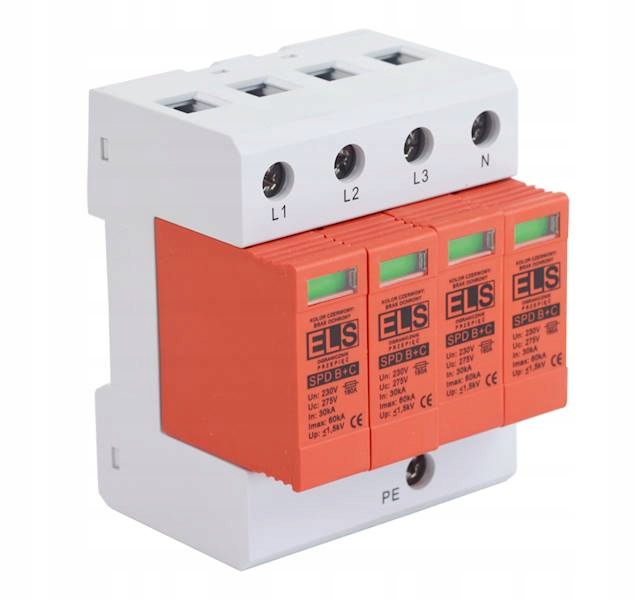

Ogranicznik przepięć SPD30B+C 4P 4,5kA

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ochronnik typu 1+2 (klasa B+C) znajduje zastosowanie w budownictwie mieszkaniowym.

Ochrona przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).

•
  Znamionowy prąd wyładowczy 8/20µs (In): 30kA


•
  Maksymalny prąd wyładowczy (Imax): 60kA


•
  Udarowy prąd wyładowczy 10/350µs (Iimp): 4,5kA


•
  Napięciowy poziom ochrony (Up): ≤1.5kV


•
  Napięcie znamionowe AC (Un): 230/400V


•
  Największe napięcie trwałej pracy AC (Uc): 275V


•
  Czas zadziałania (TA): ≤25ns


•
  Dopuszczalna wilgotność (Rh): ≤95%


•
  Rezystancja izolacji (Risol): >10³MΩ


•
  Maksymalny dodatkowy bezpiecznik: 160A gL


•
  Częstotliwość (f): 50 ~ 60Hz


•
  Prąd upływu: <0.1mA


•
  Przekrój przyłączanych przewodów: 4 ~ 35mm²


•
  Materiał obudowy: UL94-V0


•
  Wskaźnik stanu wkładki: optyczny


•
  Montaż: szyna TH35


•
  Zakres temperatur pracy (Tu): -40°C ~ +80°C


•
  Stopień ochrony: IP20
