Garažna vrata - Set valjaka za kolica za klizne kapije 80x80

WYRÓB PRODUKOWANY W POLSCE

z poziomu pręta i blachy

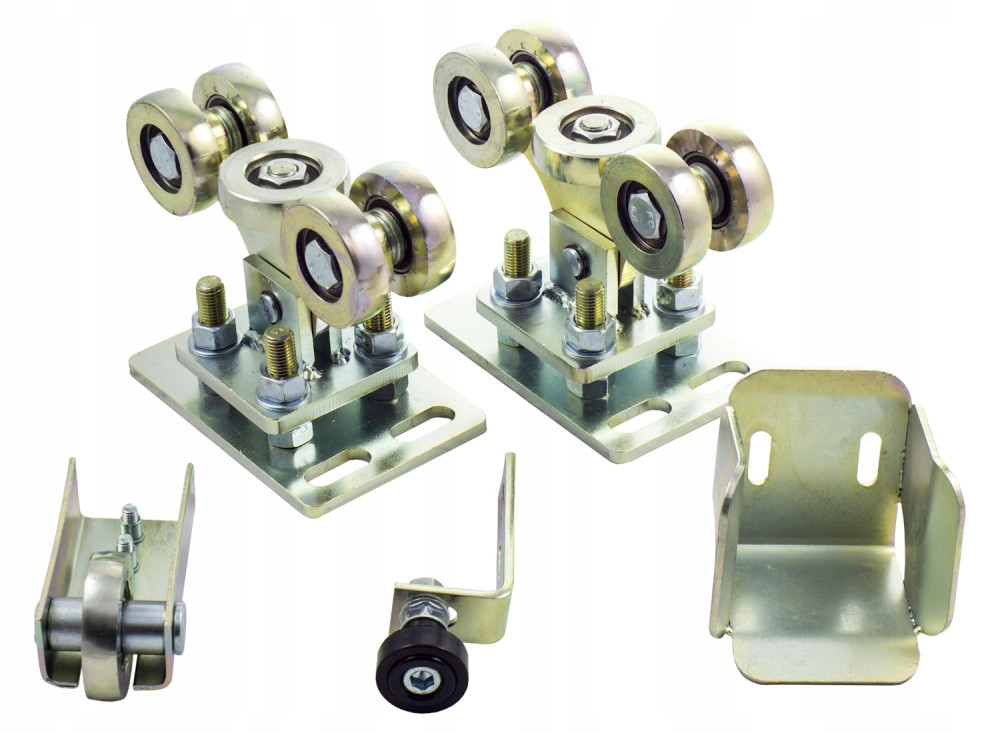

Zestaw akcesoriów do montażu bramy przesuwnej:

1) 2x Wózki jezdne do szyny 80x80x5

Uwaga! Profil bramy wymiaruje się i podaje jako zewnętrzny wymiar szyny oraz grubość ścianki. Częstym błędem jest mierzenie profilu wewnątrz!

2) 1x rolka najazdowa bramy

3) 1x gniazdo najazdowe do odciążenia wózków przy zamkniętej bramie

4) 1x rolka prowadząca do wyboru z listy:

• 25 mm (do ceownika 30x30x2)


• 33 mm łożyskowana (do ceownika 40x40x3)


• 35 mm łożyskowana (do ceownika 40x40x2)


• 43 mm łożyskowana (do ceownika 50x50x3)

Prosimy podać w uwagach do zamówienia wybraną rolkę. W przypadku braku informacji wysyłamy rolkę 33 mm

5) uchwyt górny (tzw. chwytak / łapacz), do wyboru z listy:

• 40 mm


• 60 mm

Prosimy podać w uwagach do zamówienia wybraną rolkę. W przypadku braku informacji wysyłamy chwytak 40 mm (w przypadku braku stanu, wysyłamy 60 mm)

6) na adres email - instrukcja - tabela rozstawu wózków w relacji do długości i wagi

__________________________________________

We wszystkich naszych przedmiotach znajdziesz produkowane przez nas wózki 5 / 6 / 8 / 9 / 10 rolek w różnych opcja zestawów (lub same wózki)

Elementy zestawu:

Wózek bramowy 5-rolkowy do szyny 80x80x5

• symbol wózka: WBR.5BE.80x5.S



• Rolki: Ø68,5 mm × 19 mm, stalowe, toczone przez nas na obrabiarkach CNC, precyzyjnie przylegające do profilu


• -


• Rolki montowana na śrubach- nakrętkach  pozwalają nam  precyzyjniej je osadzić by pracowały lepiej z szyna , precyzyjniej  jak na spawanych sworzniach . Nakrętka przykręcona z zastosowaniem kleju technicznego by wyeliminować możliwość rozkręcenia się . Rolki nigdy się nie rozkręciły przez 15 lat naszej produkcji wózków.


• -


• Platforma regulacyjna (dolna blacha): 180 × 120 ze szpilkami 14 mm oraz podkładkami po śruby dla stabilnego montażu


• Powłoka: ocynk galwaniczny


Waga wózka: 4,5 kg

Przeznaczenie wózka:

• Waga bramy: do 700 kg



• Światło wjazdu: 4-6 m


Jako jedyni na rynku stosujemy górną blachę poziomą (tzw. spód wózka, dolna blacha to platforma regulacyjna) o szerokości 120 mm, co daje większe i wygodniejsze możliwości poprawnego ustawienia wózka.

•
  ' duże fasolki' do regulacji, zarówno w platformie dolnej jak i górnej blasze wózka, co daje bardzo duży zakres regulacji podczas montażu.


•
  by wózek bez odchyłu wjeżdżał w gniazdo w słupku zamykającym, stosujemy rolkę poziomą minimalnie większą od rolek pionowych.

Rolka najazdowa (montowana w szynie jezdnej).

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

• Nasze rolki w miejscu gwintów śrub montażowych mają zaciśnięte grube nito-nakrętki, które wydłużają gwint do kilkunastu mm.


• sworzeń rolki, z jednej strony posiada kołnierz, a z drugiej zapinany jest na Seger. Zapobiega to jego luzowaniu od uderzeń o gniazdo.

Proszę pamiętać, że rolka najazdowa powinna minimalnie podnosić czoło bramy wjeżdżając na gniazdo. W ten sposób odciąża ona wózki gdy brama jest zamknięta. Przy wadze bramy 400 kg, obciążenie wózka przy braku "podparcia" przez układ rolka-gniazdo wzrasta do 1400 kg.

Gniazdo najazdowe.

Gniazdo posiada otwory odprowadzające wodę.

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka prowadząca górna na kątowniku.

Ma na celu stabilizację pracy bramy.

Uchwyt górny.

"Łapie" skrzydło bramy w górnej części. Szczególnie ważne w przypadku bram mocno wypełnionych, pełnych czy też deskowanych, gdy pojawia się napór wiatru.

W naszych wszystkich ofertach znajdziesz:

• wózki 5 / 6 / 8 / 9 / 10-rolkowe


• wózki same, lub w różnych konfiguracjach elementów dodatkowych
