W naszej ofercie  Wózki jezdne do szyny 60x60x3  oraz szyn 50x50x3  60x60x4 na innych aukcjach .

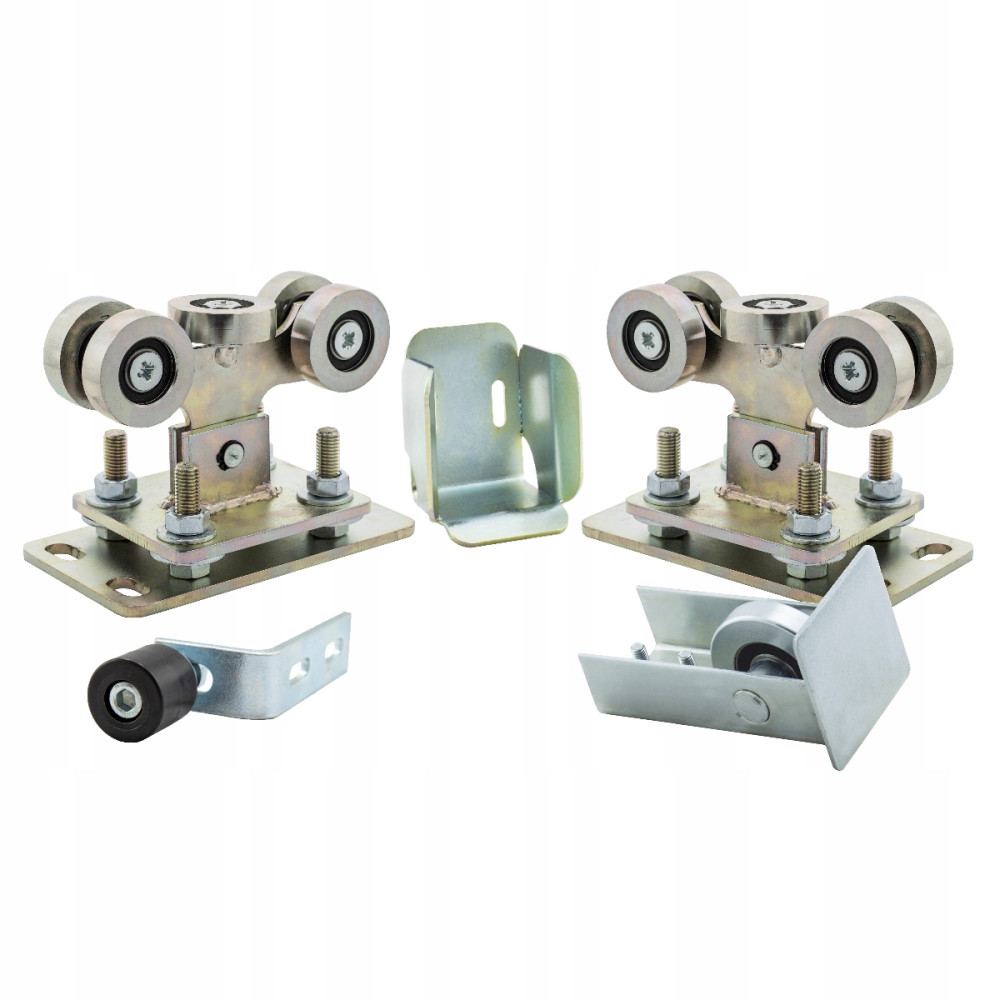

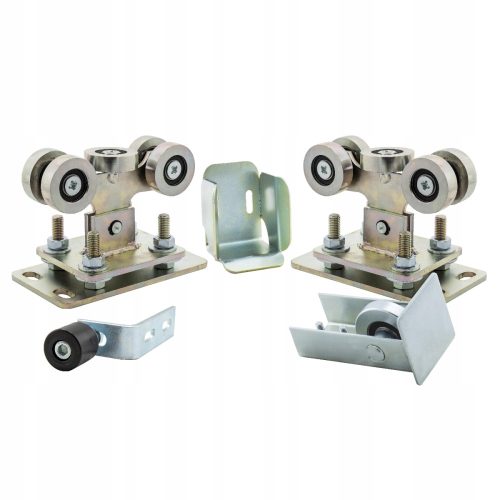

Zestaw akcesoriów do montażu bramy przesuwnej:

1) 2x Wózki jezdne do szyny 60x60x3

Uwaga! Profil bramy wymiaruje się i podaje jako zewnętrzny wymiar szyny oraz grubość ścianki. Częstym błędem jest mierzenie profilu wewnątrz!

2) 1x rolka najazdowa bramy z zaślepką

3) 1x gniazdo najazdowe do odciążenia wózków przy zamkniętej bramie

4) 1x rolka prowadząca do wyboru z listy:

• 25 mm (do ceownika 30x30x2)


• 33 mm łożyskowana (do ceownika 40x40x3)


• 35 mm łożyskowana (do ceownika 40x40x2)


• 43 mm łożyskowana (do ceownika 50x50x3)

Prosimy podać w uwagach do zamówienia wybraną rolkę. W przypadku braku informacji wysyłamy rolkę najpopularniejszą, czyli 33 mm

5) na adres e-mail - instrukcja - tabela rozstawu wózków w relacji do długości i wagi

Elementy zestawu:

Wózek 5-rolkowy do szyny 60x60x3

• Rolki: Ø53 mm × 15 mm, stalowe toczone przez nas na obrabiarkach CNC, precyzyjnie przylegające do profilu


• Platforma regulacyjna (dolna blacha): 180 × 100



• Powłoka: ocynk galwaniczny


Waga wózka: 3,2 kg

Przeznaczenie wózka:

• Waga bramy: do 400 kg



• Światło wjazdu: 3-4 m


Nasze wózki dostępne są także w zestawach.

Platforma wózka (dolna blacha)

A: 180 mm

B: 100 mm

C: 150 mm

V: 42-68 (otwory - tzw. 'fasolki' - 24x14 mm pod szpilki montażowe 12 mm)

Spód wózka (górna blacha)

Szerokość spodu - 100 mm - taka sama jak platformy.

•
  'fasolki' o wymiarach 24x21 mm, które w połączeniu z tymi w dolnej blasze (platformie regulacyjnej) dają duży zakres regulacji podczas montażu.


• podkładki pod śruby (dołączone, do samodzielnego montażu)

Rolka najazdowa z zaślepką (montowana w szynie jezdnej).

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta". Zaślepka zapobiega dostawaniu się śniegu

Proszę pamiętać, że rolka najazdowa powinna minimalnie podnosić czoło bramy wjeżdżając na gniazdo. W ten sposób odciąża ona wózki gdy brama jest zamknięta. Przy wadze bramy 400 kg, obciążenie wózka przy braku "podparcia" przez układ rolka-gniazdo wzrasta do 1400 kg.

Gniazdo najazdowe.

Gniazdo posiada otwory odprowadzające wodę.

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka prowadząca górna na kątowniku.

Do wyboru z listy:

• 25 mm (do ceownika 30x30x2)


• 33 mm łożyskowana (do ceownika 40x40x3)


• 35 mm łożyskowana (do ceownika 40x40x2)


• 43 mm łożyskowana (do ceownika 50x50x3)

Prosimy podać w uwagach do zamówienia wybraną rolkę. W przypadku braku informacji wysyłamy rolkę najpopularniejszą, czyli 33 mm

W naszej ofercie

• wózki do bram przesuwnych samonośnych 5 / 6 / 8 / 9 /10- rolkowe


• wózki do profili 50x50, 60x60, 70x70, 80x80 mm


• wózki do bram przesuwnych podwieszanych


• akcesoria do budowy bram: gniazda najazdowe (stopy), rolki prowadzące, uchwyty górna, łączniki i uchwyty profili itp.

(zobacz w wszystkie przedmioty sprzedającego)

Szanowny Kliencie u nas, kupujesz produkty wyprodukowane w Polsce. Gwarantujemy jakość naszych wyrobów dzięki wieloletniemu doświadczeniu oraz stosowanej technologii CNC.
