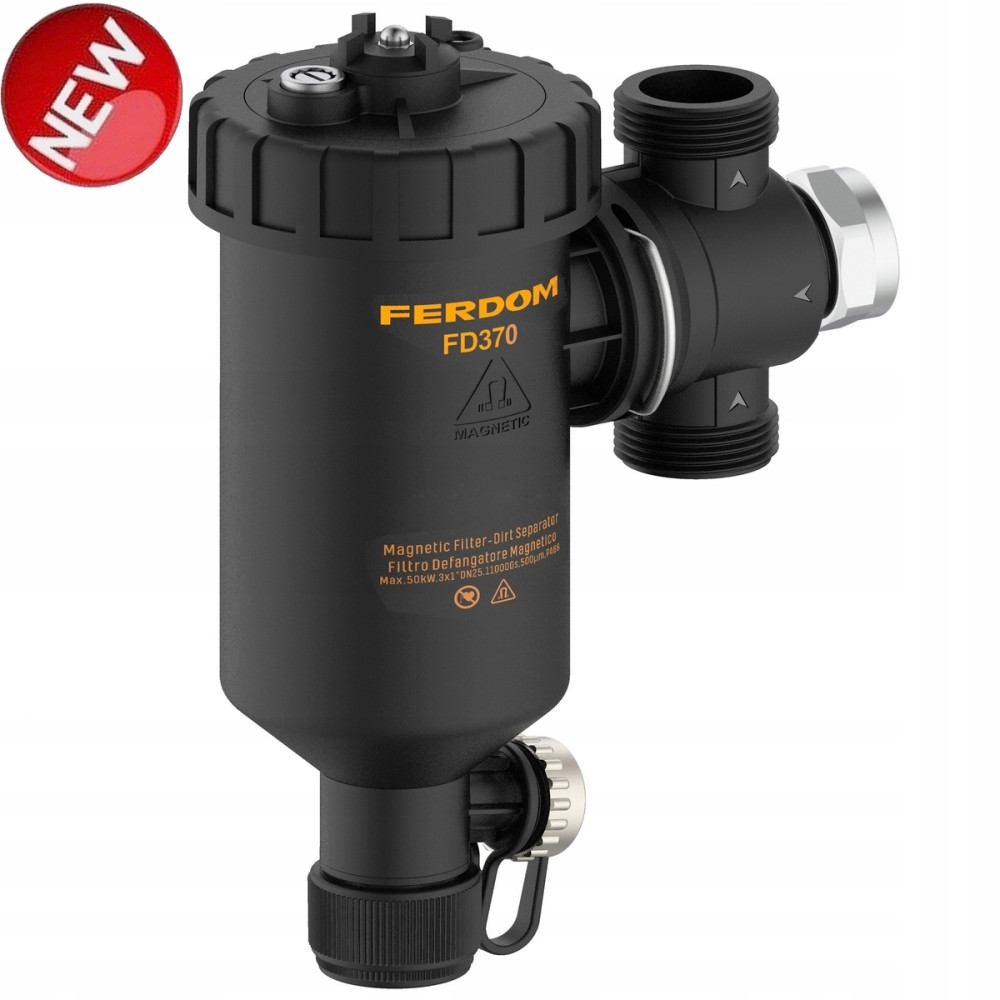

MAXIM FD370 Filtr 1" (DN25) Magnetyczny-Separator Hydrocyklonowy do systemów C.O. , Solarnych, Pomp Ciepła itp.- Silny magnes montowany od góry o mocy 11 000Gs. Możliwość wysunięcia bez konieczności spuszczania wody z filtra.
- Obrotowy łącznik podejść wodnych umożliwia montaż do rur C.O. poziomych, pionowych lub skośnych (obrót o 360 stopni).
- Trzy podejścia wodne o rozmiarze 1" (DN25) dodatkowo umożliwiają zasilenie od tyłu filtra (zasilenie - odpływ względem siebie pod kątem 90 stopni)
- Konstrukcja filtra umożliwia duży przepływ i niewielkie straty ciśnienia, dzięki czemu FD370 może być używany do większych instalacji (max 50 kW*)
- Duża pojemność obudowy filtra ponad 0,5 dcm umożliwia stosowanie go jako dozownika inhibitorów czy preparatów czyszczących.
- Filtr ma bardzo trwałą obudowę z poliamidu z dodatkiem 30% włókna szklanego (PA66G30). Wbudowany zawór spustowy.
- Zanieczyszczenia magnetyczne wyłapywane są przez wyjmowalny, silny magnes neodymowy o mocy nominalnej 11 000Gs
- Zanieczyszczenia nie-magnetyczne wyłapywane są przez hydrocyklonową konstrukcję filtra. W pierwszej kolejności wpływają one do zawirowywacza i wyniku siły odśrodkowej (wiru) przesuwają się w jego zewnętrzną stronę a następnie opadają na dół gdzie są wyłapywane są przez skuteczny filtr siatkowy ze stali nierdzewnej
Montaż:
- Zalecany montaż:
Na powrocie wody, przed kotłem. Opcje montażu patrz ilustracja obok.
Dane techniczne:
Produkt: FERMAG FD370 filtr magnetyczny-separator do c.o.
Model / producent: MAXIM FD370 / FERDOM
Zastosowanie :
- Do instalacji: domowych c.o., solarnych, chłodniczych i klimatyzacji i in. HVAC
- Podstawowe: wyłapywanie zanieczyszczeń ferromagnetycznych
- Dodatkowe: wyłapywanie innych zanieczyszczeń i szlamu
Magnes neodymowy: Moc nominalna 11 000 Gs
Magnes typ montażu: W szczelnej komorze z PA66G30
Typ separatora-osadnika: Filtr siatkowy ze stali nierdzewnej, mikronaż 500 m.
Max moc systemu c.o.: 40-50 kW *)
Obudowa pojemność: Ponad 0,5 dcm (500 ml)
Materiał: Obudowa, denko, tuleja magnesu; PA66G30.
Materiał: Zawirowywacz PA66G30, poliamid z 30% włókna szklanego.
Rozmiar filtra: Średnica korpusy 71mm, wysokość 238mm
W zestawie: Korpus (obudowa), Zawór spustowy, Klucz do obudowy.
Ciężar /z opakowaniem: 830 gram / 850 gram
Podłączenia wodne / króćce: 3 przyłącza wody 1" (DN25) zamontowane na obrotowym łączniku podłączeniowym.
Opcje polecanych podłączeń wodnych: Korpus zawsze w pionie, podłączenia pion lub poziom
Zakres temperatura pracy: 0-90 st C
Max. ciśnienie pracy: 3 bar
Medium: Woda, roztwory glikolu
Max. stężenie glikolu w zładzie: 30%
Miejsce montażu: Na powrocie wody do kotła C.O. Zalecany montaż z zaworem/zaworami odcinającymi (nie załączone- patrz FERDOM FD301).
*) Zależy od typu instalacji, szybkości przepływu itp.
Opis rysunku technicznego
01) Magnes 11 000Gs
02) Pierścień górny
03) Dekiel / tuleja filtra
04) Odpowietrznik
05) Sprężyna dociskowa
06) Zawirowywacz / hydrocyklon.
07) Filtr siatka 500 m
08) Korpus filtra
09) Obrotowa głowica z 3 łącznikami 1"
10) Zaślepka mosiężna 1"
11) Korek spustowy
12) Zawór spustowy
13) Klucz montażowy
Aby uwydatnić szczegóły wybrane ilustracje zostały poprawione komputerowo.
Po co montować Filtr Magnetyczny - Separator?
- Większość obecnie produkowanych kotłów, aby osiągnąć jak najwyższą sprawność ma bardzo wąskie kanały wodne.
- Dzięki zastosowaniu filtra MAXIM FD370 poprzez mniejszą ilość awarii zmniejszają się koszty obsługi serwisowej i koszt części zamiennych.
- Większość europejskich producentów kotłów c.o. obecnie rekomenduje montaż Filtra Magnetycznego wraz z nowym kotłem C.O.
- Aby zwiększyć skuteczność działania filtra magnetycznego zalecamy zastosowanie preparatu penetrującego Filter Fluid FD678.
Przeczytaj również
- Grzejniki C.O. są zazwyczaj wykonane ze stali miękkiej, która jest wysoce podatna na korozję. Nawet przy zainstalowanym wysokiej jakości inhibitorze korozji może wystąpić pewien poziom korozji, oczyścicie bez inhibitora poziom korozji jest wielokrotnie większy. W instalacji C.O. przy braku powietrza powstaje zwykle czarny magnetyt, który ma charakter magnetyczny i dlatego może być uchwycony za pomocą magnesu.
Chociaż magnetyty są siedem razy cięższe od wody i normalnie opadają na dno grzejnika z którego pochodzą, niektóre cząstki są rozpraszane w systemie przez przepływ. Jeśli filtr magnetyczny nie zbierze tych cząstek, trafią do następnego urządzenia o właściwościach elektromagnetycznych; jak np. pompa obiegowa i spowodują przedwczesne jej zużycie. Dostają się tez do innych elementów instalacji jak zawory, wymienniki ciepła, itp. powodując ich zatykanie i zmniejszenie efektywności cieplnej systemu.
Dodatkowa wbudowana funkcja urządzenia to separator / osadnik zanieczyszczeń nie magnetycznych. Zanieczyszczenia tego typu (t.zw. kamień kotłowy) blokują wymienniki ciepła, doprowadzają do przegrzewu kotła, zatykają rury, zmniejszają efektywność całego systemu.
Informacje techniczne i montażowe
Instrukcja FD370
