Zastosowanie:
Młot udarowy
Spis części do HM1111C
Pozycja na schemacie, Nr katalogowy, Opis, Ilość
001 ; 286285-4 TOOL HOLDER CAP ; 1
002 ; 233948-3 Sprężyna pierścieniowa 25 ; 1
003 ; 257308-5 Pierścień 28 ; 1
004 ; 450064-8 Osłona uchwytu wiertła ; 1
005 ; 346247-5 Podkładka 28 ; 1
006 ; 262161-6 Pierścień gumowy 28 ; 1
007 ; 324752-2 Pierścień uchwytu wiertarskiego ; 1
008 ; 451836-4 Osłona zwalniająca ; 1
009 ; 310178-4 TOOL RETAINER ; 2
010 ; 345804-6 SPRING GUIDE ; 1
011 ; 234180-2 Sprężyna dociskowa 47 ; 1
012 ; 313193-7 Pierścień regulujący ; 1
013 ; 233982-3 Sprężyna pierścieniowa 33 ; 1
014 ; 325904-8 Pierścień zamykający ; 1
015 ; 451842-9 Pokrywa pierścienia regulacyjnego ; 1
016 ; 451835-6 Pokrywa bębna ; 1
017 ; 922148-7 Śruba imbusowa M4X25 WR ; 1
018 ; 451845-3 Pokrywa osłony skrzyni korbowej ; 1
019 ; 140411-8 Bęben kpl. ; 1
020 ; 922353-6 Śruba imbusowa M6X30 WR ; 4
021 ; 213654-6 O-ring 60 ; 1
022 ; 213492-6 O-ring 32 ; 1
023 ; 213492-6 O-ring 32 ; 1
024 ; 262135-7 Pierścień gumowy 36 ; 1
025 ; 325901-4 TOOL HOLDER ; 1
026 ; 213281-9 X-ring 18 ; 1
027 ; 213392-0 Pierścień z żywicy fluorowęglowej 25 ; 1
028 ; 213317-4 O-ring 20 ; 1
030 ; 325902-2 Uchwyt ; 1
031 ; 325903-0 Tuleja pasowana 19 ; 1
032 ; 422053-3 Pierścień gumowy 20 ; 1
033 ; 325903-0 Tuleja pasowana 19 ; 1
034 ; 412096-3 Tuleja ślizgowa ; 1
035 ; 213606-7 O-ring 48 ; 1
036 ; 318604-7 CYLINDER GUIDE ; 1
037 ; 313194-5 Pierścień 39 ; 1
038 ; 234178-9 Sprężyna dociskowa 40 ; 1
039 ; 325905-6 Element udarowy ; 1
040 ; 213536-2 O-ring 27 ; 1
041 ; 331892-9 Cylinder 35 ; 1
042 ; 213458-6 O-ring 34 ; 1
043 ; 233981-5 Sprężyna pierścieniowa 38 ; 1
044 ; 267423-7 Podkładka 40 ; 1
045 ; 233981-5 Sprężyna pierścieniowa 38 ; 1
046 ; 331911-1 PIPE 10 ; 1
047 ; 213536-2 O-ring 27 ; 1
048 ; 451833-0 Tłok ; 1
049 ; 213415-4 O-ring 28 ; 1
050 ; 451834-8 Korbowód ; 1
051 ; 422054-1 RUBBER PIPE ; 2
052 ; 451843-7 FRONT PIPE HOLDER ; 2
053 ; 234179-7 Sprężyna dociskowa 14 ; 2
054 ; 213961-7 O-ring 22 ; 2
055 ; 331893-7 PIPE 20 ; 2
056 ; 213961-7 O-ring 22 ; 2
057 ; 325906-4 Tulejka ; 2
058 ; 234179-7 Sprężyna dociskowa 14 ; 2
059 ; 451844-5 REAR PIPE HOLDER ; 2
060 ; 422054-1 RUBBER PIPE ; 2
061 ; 424311-3 FILTER CAP ; 1
062 ; 443127-7 FILTER ; 1
063 ; 911133-5 Wkręt z łbem stożkowym ściętym M4X18 WR ; 5
064 ; 451838-0 CRANK CAP ; 1
065 ; 424312-1 Pierścień uszczelniający ; 1
066 ; 325899-5 CRANK SHAFT ; 1
067 ; 211279-0 BALL BEARING 6303LLU ; 1
068 ; 451848-7 AIR PIPE ; 1
069 ; 140407-9 Komplet osłony skrzyni korbowej ; 1
070 ; 266041-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25 ; 4
071 ; 419008-7 FIX GUIDE ; 2
072 ; 423345-3 Płytka amortyzująca ; 1
073 ; 213133-4 Uszczelka olejowa 12 ; 1
074 ; 211295-2 BALL BEARING 6202LLU ; 1
075 ; 267215-4 Podkładka 15 ; 1
076 ; 241908-1 Wentylator 80 ; 1

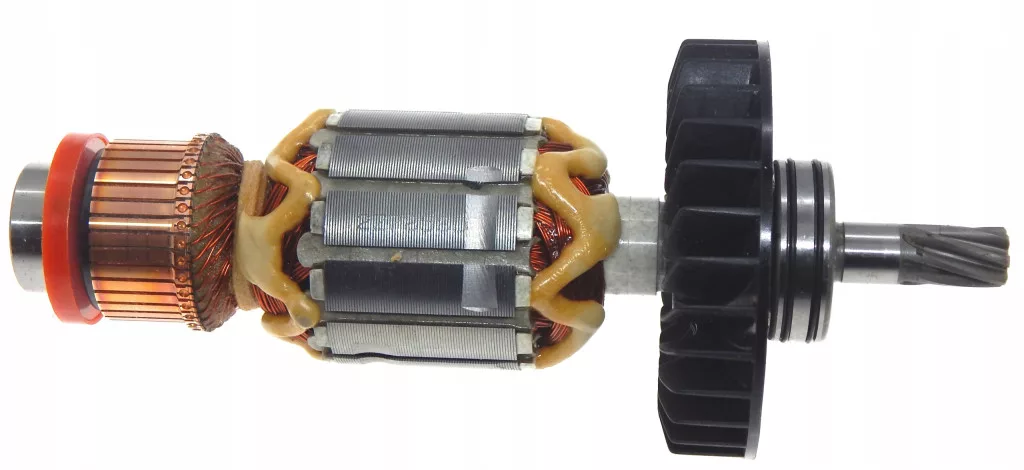

077 ; 517858-5 Wirnik silnika elektrycznego kpl. 220-240V ; 1
078 ; 681642-5 Podkładka izolacyjna ; 1
079 ; 210059-1 BALL BEARING 6000DDW ; 1
080 ; 451837-2 Płytka progu kierującego ; 1
081 ; 266568-8 Wkręt samogwintujący z grubym łbem 5X80 ; 2
082 ; 623418-4 Stojan 220-240V ; 1
083 ; 451840-3 Obudowa silnika ; 1
084 ; 638700-8 Uchwyt szczotek węglowych ; 1
085-1 ; 195844-2 Szczotki węglowe ; 1
086 ; 267215-4 Podkładka 15 ; 1
087 ; 451839-8 Tylna pokrywa ; 1
088 ; 266041-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25 ; 2
089-1 ; 266300-0 Wkręt samogwintujący z grubym łbem 4X18 ; 2
090 ; 631968-5 Sterownik ; 1
091 ; 638718-9 Moduł przewodu ; 1
092 ; 450240-4 Soczewka ; 1
093 ; 233434-4 Sprężyna dociskowa 11 ; 1
094 ; 266173-1 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X30 ; 2
095 ; 346246-7 Płyta ; 1
096 ; 451846-1 Podstawa rękojeści ; 1
097 ; 419783-5 DUST COVER SUPPORT ; 1
098 ; 424001-8 Osłona przeciwpyłowa ; 1
099-1 ; 858S20-0 HM1111C NAME PLATE ; 1
100 ; 266041-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25 ; 6
101 ; 451431-0 HANDLE RETAINER ; 1
102 ; 140409-5 Rękojeść kpl. ; 1
C10 ; 423379-6 SPONGE SHEET ; 1
103 ; 266029-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X65 ; 1
104 ; 450352-3 Tuleja pasowana 6 ; 1
105 ; 450896-3 Dźwignia przesuwna ; 1
106 ; 232209-8 Sprężyna płytkowa ; 1
107 ; 450891-3 Blokada dźwigni ; 1
108 ; 263027-3 Sztyft gumowy 4 ; 1
109 ; 654531-7 Blok terminalu ; 1
110-1 ; 651418-4 Przełącznik ST115A-40 ; 1
111 ; 687169-3 STRAIN RELIEF ; 1
112 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 1
113 ; 682560-0 CORD GUARD 10 ; 1
114 ; 695123-3 Kabel zasilający 1.5-2-4.0 ; 1
115 ; 451841-1 Osłona uchwytu ; 1
116 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 1
117 ; 265439-6 Śruba z łbem sześciokątnym M8X150 ; 1
118 ; 417002-3 Krzywka uchwytu bocznego ; 1
119 ; 317282-0 Podstawa uchwytu bocznej 68A ; 1
120 ; 951166-8 Kołek sprężynujący 5-24 ; 1
121 ; 317283-8 Podstawa uchwytu bocznej 68B ; 1
122 ; 417003-1 Uchwyt boczny ; 1
123 ; 417002-3 Krzywka uchwytu bocznego ; 1
124 ; 252640-2 WING NUT M8 ; 1
125 ; 151769-0 Komplet rękojeści bocznej 68 ; 1
126 ; 134890-0 Uchwyt boczny kpl. 68 ; 1
A01-1 ; D-34176 BULL POINT FOR SDS-MAX 300 ; 1
A02-1 ; 198993-4 Smar ; 1
A03 ; 443122-7 Szmatka ; 1
A04-1 ; 140562-7 PLASTIC CASE COMPLETE ; 1
C10 ; 162271-8 Zatrzask ; 2
C20 ; 325637-5 SHAFT ; 1
C30 ; 450990-1 Rękojeść ; 1
C40 ; 837160-3 Gąbka 40-65 ; 1
A05 ; 819925-5 Etykieta obudowy z tworzywa sztucznego HM1111C ; 2
B01 ; 195260-8 HAMMER SERVICE KIT ; 1
C10 ; 181490-7 Smar 30CC ; 1
E03-1 ; 801092-0 SOUND 101DB LABEL ; 1
F03-1 ; 199143-4 DUST EXTRACTOR ATT SET(EU) ; 1
F04-1 ; 199143-4 DUST EXTRACTOR ATT SET(EU) ; 1
F06-1 ; 199144-2 DUST EXTRACTOR ATT SET(EU) ; 1
C10 ; 417765-1 Końcówka węża 22 ; 1
C20 ; 417766-9 Końcówka węża 38 ; 1
C30 ; 415021-3 HOSE JOINT ; 1
F07-1 ; 199144-2 DUST EXTRACTOR ATT SET(EU) ; 1
