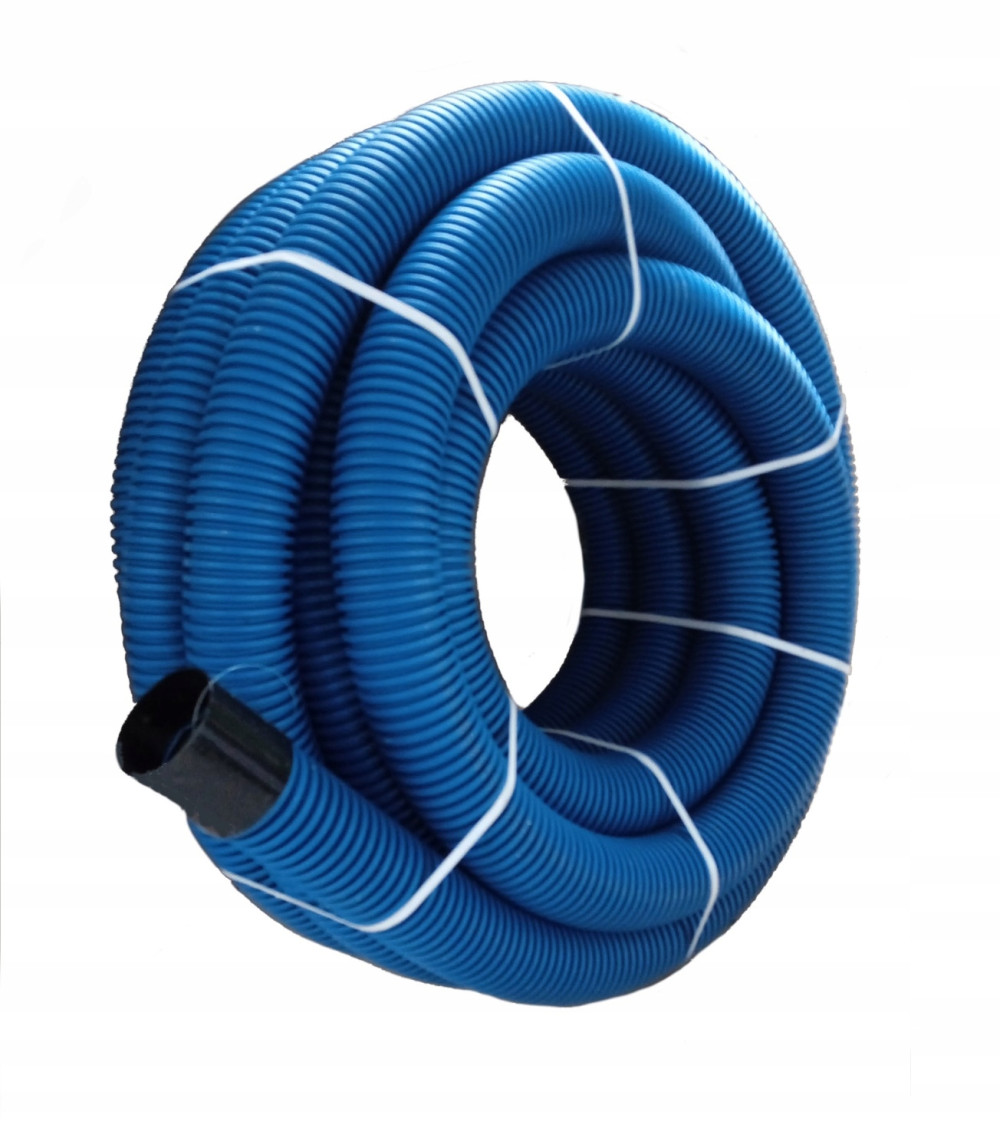

Przeznaczeniem rur osłonowych z HDPE jest ochrona kabli układanych w ziemi. Właściwości tych rur umożliwiają układanie ich w różnych gruntach i przy zastosowaniu różnych spadków. Duża elastyczność pozwala na omijanie przeszkód na trasie przebiegu rurociągu. jak i łagodzenie skutków osiadania gruntu. Mogą być one także układane w gruntach nawodnionych i agresywnych chemicznie.
Rury do osłony kabli produkowane są zgodnie obowiązującą normą PN-EN 61386-24 dotyczącą “Systemów rur instalacyjnych do prowadzenia przewodów”. Określa ona m.in. warunki odporności rur na ugięcia i obciążenia udarowe. Zgodnie z tą normą także rury osłonowe układane w ziemi muszą posiadać klasy odporności na ściskanie oraz na uderzenia – 450N dla rur instalacyjnych klasyfikowanych jako typ 450.
Rury osłonowe do kabli produkowane są zgodnie z normą PN-EN 61386-24, która dotyczy "Systemów rur instalacyjnych do prowadzenia przewodów". Określa ona warunki odporności rur na uciągnięcie i obciążenia udarowe. Zgodnie z obowiązującą normą rury osłonowe układane w ziemi muszą posiadać klasy odporności na ściskanie oraz na uderzenia - 450N dla rur instalacyjnych klasyfikowanych jako typ 450. rury osłonowe do kabli produkowane są według klasyfikacji:
Łączenie rur wykonuje się w prosty i wygodny sposób za pomocą złączek. Linka umieszczona we wnętrzu rury ułatwia przeciąganie kabli, a uszczelka zapewnia szczelność układanego rurociągu. Rury osłonowe można montować w wykopach wąskich lub szerokich oraz w nasypie. Zalecana głębokość posadowienia rury w wykopie wynosi min. 0,6 m, a w przypadku dużego natężenia ruchu kołowego nie mniej niż 1 m. Jeżeli ułożenie rurociągu na zalecanej głębokości jest niemożliwe wówczas należy zabezpieczyć rury przed nadmiernymi obciążeniami. Preferowanym rodzajem wykopu dla rur osłonowych jest wykop wąski ze względu na korzystniejszy rozkład sił działających na rurę. Między bocznymi ścianami wykopu, a rurą osłonową wymagany jest luz min. 10 cm, który umożliwia wykonanie obsypki. Na spodzie wykopu należy wykonać podsypkę min. 10 cm, a na gruntach skalistych min. 15 cm. Najlepszym materiałem do jej wykonania jest żwir lub mieszanina piasku i żwiru, pozbawiona kamieni lub cząstek większych niż 15mm. Nie zaleca się układania rur na ławach betonowych. Po ułożeniu rury w wykopie należy wykonać obsypkę, następnie obsypkę wierzchnią (min. 10 cm) z piasku lub drobnego żwiru. Dokładnie rozłożyć po bokach i na wierzchu rury, a następnie zagęścić. Kolejnym krokiem jest wypełnienie wykopu. Do wypełnienia wykopu można użyć gruntu pozostałego po wykopie pozbawionego kamieni powyżej 10 cm. i elementów organicznych.
