Przeznaczenie.

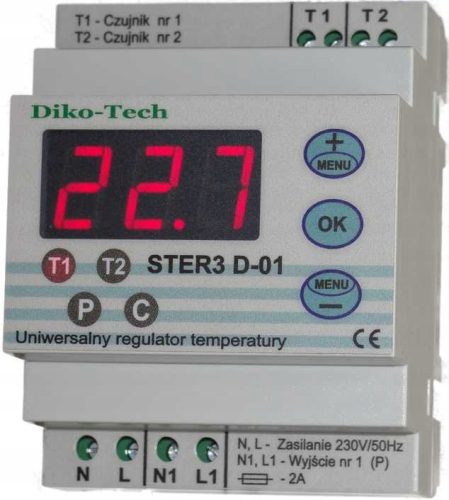

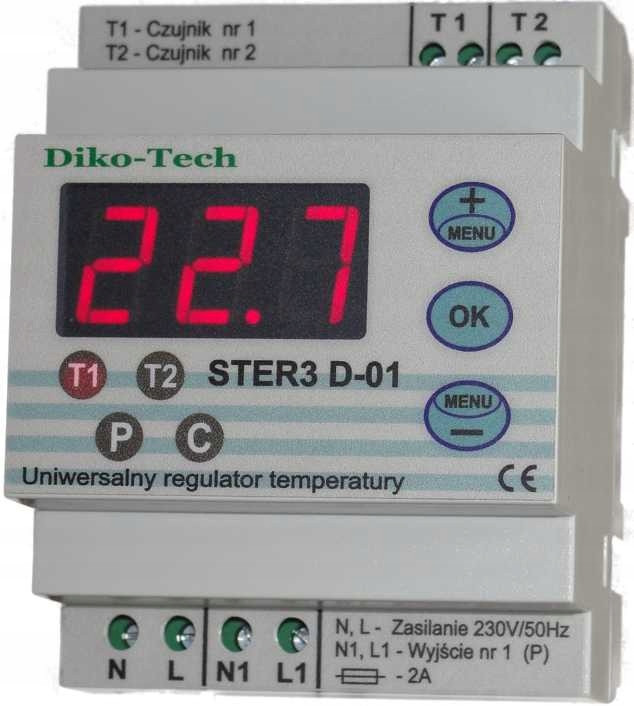

Sterownik STER3 D-01 v.3 przeznaczony jest do regulacji temperatury w jednym z następujących programach.
Instrukcja obsługi sterownika znajduje się w załączniku pod nazwą dodatkowe informacje.
Czujniki pomiarowe podłączenie.
Czujnik nr. 1. Podstawowy odczyt temperatury na czujniku typu NTC 10k.
Po przełączeniu nastawy można też użyć czujnika typu PT1000.
Czujnik nr. 2. Podstawowy czujnik to NTC 10k.
Program nr. 4. Zamiast czujnika używamy styku bez napięciowego.
Program nr. 8. Podłączamy czujnik światła. Fotorezystor pomiarowy.
Dla czujników NTC przewód powinien mieć przekrój minimum 2x0,25mm.
Dla PT1000 zalecany przekrój to 2x0,5mm. Maksymalna długość przewodów do 50m.
Zasada działania w programie solarnym.
Sterownik dąży do jak najefektywniejszego wykorzystania energii cieplnej z kolektora słonecznego lub pieca w celu nagrzania wody i utrzymania jej na zadanym poziomie. Rozwiązanie to oszczędza znaczne ilości energii oraz nie wychładza bojlera przez kolektor lub piec gdy temperatura na nim spadnie.
Sterownik spełnia zadanie też w układzie centralnego ogrzewania lub z wymiennikiem.
Funkcje Sterownika
- Wskazania temperatury z dwóch punktów pomiarowych na przemian.
- Schładzane zasobnika przy nadmiernym wzroście temperatury (funkcja urlop)
- Automatyczna lub ciągła praca pompy.
- Diody sygnalizujące stan pracy urządzenia.
- Funkcja Anty-Stop, uruchamia pracę pompy co 7 dni na 15 sekund.
- Funkcja Anty-zamarzanie, uruchamia syg. dźwiękową oraz pompę. Wartość regulowana.
- Ręczne załączanie i wyłączenie pompy.
- Sygnalizacja świetlna i dźwiękowa informująca o awarii czujnika.
- Pamięć ustawień przy braku zasilania.
Parametry techniczne.
*∆T – różnica temperatur między czujnikiem nr1 a czujnikiem nr2.
Instrukcja obsługi jest do pobrania w zakładce dodatkowe informacje na dole aukcji.
Zestaw zawiera:
- Sterownik Ster 3D-01 v.3
- Czujniki typu NTC 10k. 2 sztuki z przewodami o dł. 1m.
- Opakowanie, instrukcję.
