DALJINSKI UPRAVLJAČ 230V RADIJSKI DALJINSKI PREKIDAČ

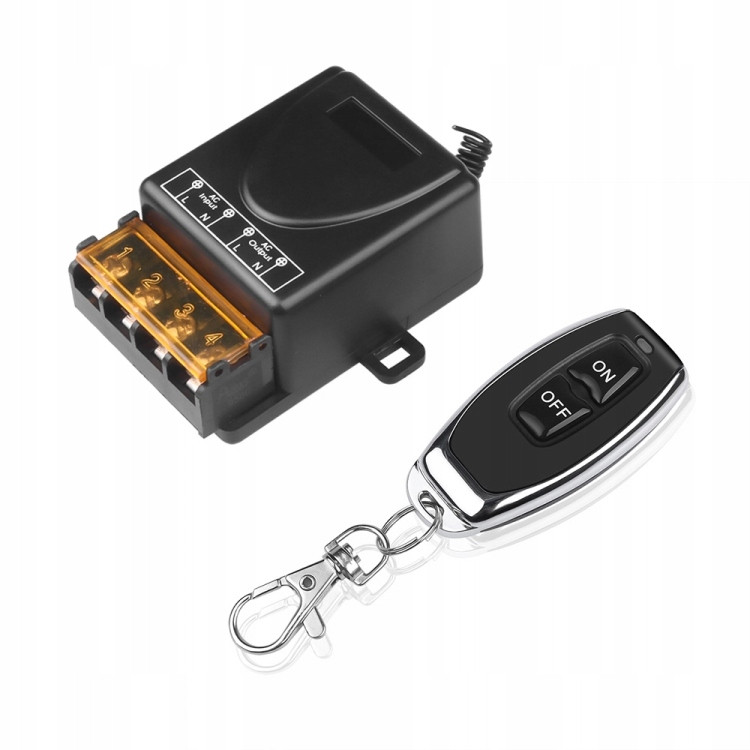

Zdalne sterowanie 230v - uniwersalny sterownik radiowy jednokanałowy

Uniwersalny sterownik radiowy jednokanałowy z wbudowanym przekaźnikiem sterującym. Może być zastosowany do sterowania w wielu różnych dziedzinach.

Stosowany głównie do sterowania np.: drzwi elektrycznych, okien, wind przemysłowych, bram, rolet, pomp wody, oświetlenia i innych urządzeń sterowanych elektrycznie gdzie wymagany jest ten rodzaj sterownika.

Budowa:

1. Odbiornik sygnału


2. Dioda sygnalizacyjna


3. Przycisk programowania


4. Antena


5. Przekaźnik 30A


6. Wejście/wyjście

• A - wejście (zasilanie) 230V


• B - wyjście zasilania elementu sterowanego

Tryby pracy

1. Przycisk programowania

Tryby pracy:

•
  Chwilowy (monostabilny) - naciśnięcie przycisku włącza urządzenie ON, zwolnienie przycisku wyłącza urządzenie.


•
  Bistabilny (ON/OFF) - naciśnięcie przycisku A włączy urządzenie, naciśnięcie przycisku B wyłączy urządzenie.


•
  Bistabilny (ON/ON) - naciśnięcie przycisku ON włączy urządzenie, ponownie naciśnięcia przycisku ON. Przycisk OFF jest niekatywny.

Domyślnie sterownik zaprogramowany jest tak, aby przycisk ON włączał urządzenie, a przycisk OFF wyłączał.

Programowanie

• Czyszczenie ustawień i zaprogramowanych pilotów -- wcisnąć przycisk programowania 9 razy


• Programowanie trybu chwilowego -- naciśnij przycisk programowania 1 raz, dioda raz zamiga, naciśnij przycisk na pilocie, który chcesz zaprogramować, dioda zamiga 3 razy. Proces programowania zakończony


• Programowanie trybu bipolarnego (ON/OFF) -- naciśnij przycisk programowania 3 razy, dioda zamiga 3 razy, naciśnij przycisk ON, dioda zamiga 3 razy, naciśnij przycisk OFF, dioda zamiga 3 razy. Po 3 sek. dioda zgaśnie. Programowanie zakończone


• Programowanie trybu bipolarnego (ON/ON) -- naciśnij przycisk programowania 2 razy, dioda zamiga 2 razy, naciśnij przycisk, który chcesz zaprogramować, dioda zamiga 3 razy. Programowanie zakończone

Wiele kombinacji zastosowań

Maksymalna liczba pilotów, które możemy zaprogramować to 16. Jeden pilot może współpracować z wieloma odbiornikami. Każdy odbiornik może współpracować z wieloma pilotami. Odbiornik jest kompatybilny z pilotami programowalnymi 433Mhz.

Dane techniczne:

• Napięcie zasilania 230V


• Pobór prądu 0,1 A


• Obciążalność styków przekaźnika 10A


• Częstotliwość pracy 433 Mhz


• Temperatura pracy od -10°C do 50°C


• Liczba kanałów 1


• Zasięg pilotów do 70 metrów


• Pamięć do 16 pilotów


• Wymiary 105x51x30mm


• Obciążenie indukcyjne: 1500 W / silnik / pompa wodna


• Czyste obciążenie rezystancyjne: 3000 W / żarówka
