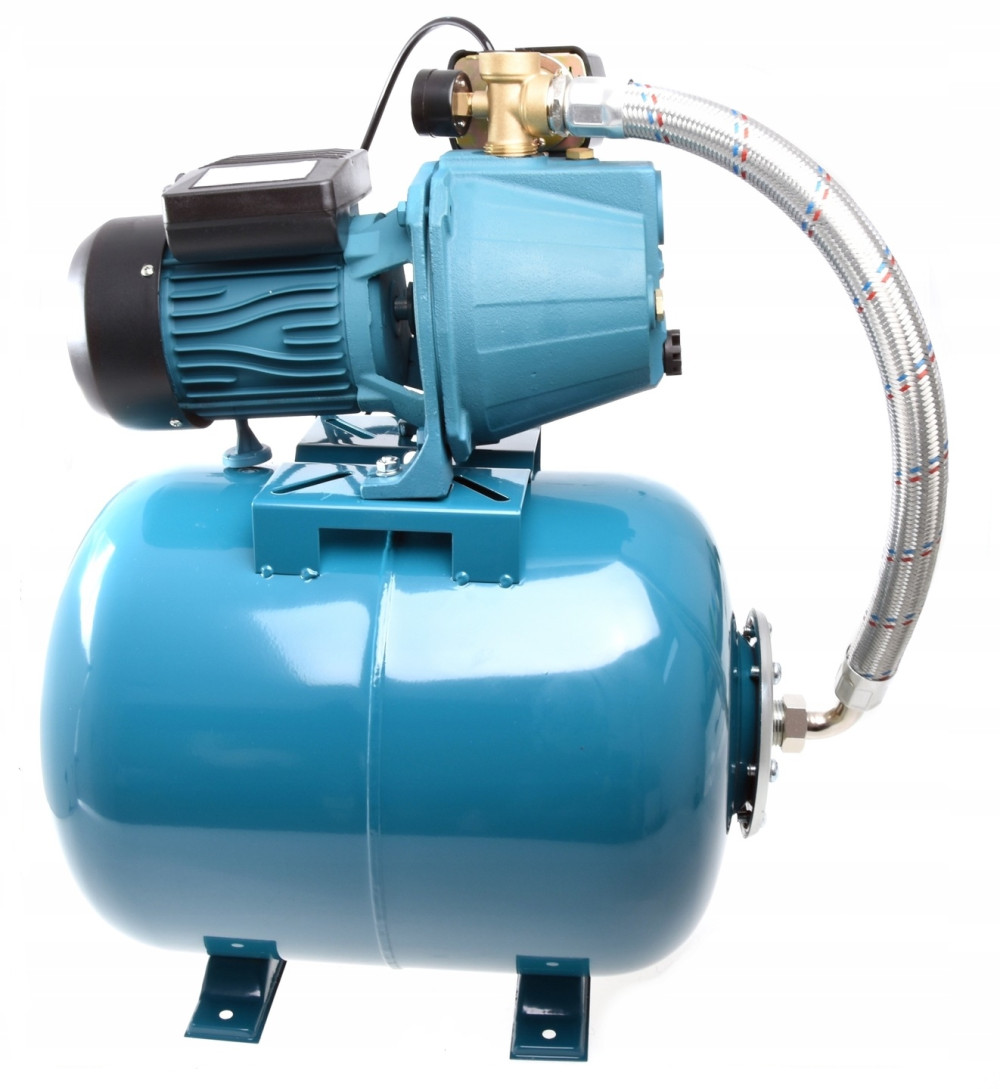

Zestaw hydroforowy 50L

Pompa JET 100 z osprzętem

Zestaw hydroforowy 50L wyposażony w pompę z osprzętem, dzięki uniwersalnym parametrom ma szeroki zakres zastosowania np. przy zasileniu domów jedno lub wielorodzinnych, idealna do domków letniskowych, ogródków działkowych, podlewania z tzw. węża lub do małego systemu nawadniającego.

Solidny korpus wykonany z żeliwa zapewnia wytrzymałą konstrukcje. Cały zestaw przystosowany do pompowania czystej, zimnej wody pobieranej z głębokości 8m , dzięki zastosowaniu tuby venturiego.

Dodatkowym atutem jest cicha praca pompy. Pompa wytwarza duże ciśnienie (do 5 bar), czego efektem jest długi strumień wody np. z węża ogrodowego pomocny przy pracach w ogrodzie lub przy myciu auta.

Zadaniem hydroforu jest dostarczenie i utrzymanie właściwego ciśnienia wody w instalacji wodociągowej budynku.

Do domów jednorodzinnych, gdzie pobór wody jest bardzo częsty, zaleca się montaż dużych zbiorników, np. 80-litrowych lub większych.

Dane techniczne

• Wydajność max (l/min): 60



• Wydajność max (m3/h): 3,6



• Ciśnienie max (Bar): 5



• Wysokość podnoszenia (m):50



• Zdolność zasysania (m): 8



• Moc silnika (W): 1100



• Moc silnika (kW): 1,1



• Zasilanie (V): 230



• Rozmiar króćców(cale): 1 x 1



• Zbiornik przeponowy: 50L



• Rodzaj zbiornika: przeponowy



• Orientacja zbiornika: pozioma


Warunki pracy

• Maksymalna temperatura cieczy: 40 °C



• Maksymalna temperatura otoczenia: 40 °C



• Klasa izolacji: B



• Tryb pracy: ciągły



• Bezpieczeństwo: IP44


Materiały:

• Korpus pompy: żeliwo


• Wał i rotor: stal nierdzewna AISI 304


• Wirnik: noryl


• Konsola: żeliwo


• Dyfuzor/kierownica: noryl


• Dławica mechaniczna: ceramika/grafit/NBR

Cechy:

• Zdolność zasysania z głębokości max. 8m



• Niewielkie gabaryty pompy


•
  Zabezpieczenie termiczne wbudowane w uzwojeniu silnika


• Praca ze zbiornikiem 24, 50, 80, 100 oraz 150 litrów

Osprzęt:

Wyłącznik ciśnieniowy fabrycznie jest ustawiony w zakresie około 1,7 bar do 3 bar z możliwością dodatkowej regulacji.

Manometr przeznaczony do pomiaru ciśnienia w instalacji

Złącze antywibracyjne łączy pompę ze zbiornikiem, jest łatwy i szybszy w montażu co obniża czas jak i koszty.

Wyjście tłoczne pięciodrożne mosiężne- jest to element łączący osprzęt hydroforowy z pompą oraz zbiornikiem.

Standardowy osprzęt  z trójnikiem - zalety:

Dzięki możliwości podłączenia osprzętu hydroforowego w element mosiężny  tzw. wyjście tłoczne pieciodrożne (jedna z opcji) zyskujemy dodatkowy atut w postaci szybszego napełniania się zbiornika hydroforowego poprzez zachowanie odpowiednich przepływów.

Oczywiście takie zamontowanie osprzętu nie jest obowiązkowe. Osprzęt można również zainstalować na instalacji wodnej, np. na rurze tłocznej, która idzie do ujścia wody. Taki montaż jest możliwy, stosując odpowiednie elementy hydrauliczne według indywidualnych potrzeb.

Zestaw zawiera:

1. Pompa Hydroforowa

2. Włącznik Ciśnieniowy

3. Wyjście tłoczne pięciodrożne

4. Manometr

5. Kabel zasilający z wtyczką

6. Wąż antywibracyjny z uszczelką

7. Zbiornik Hydroforowy 50L

8. Instrukcja obsługi

Przykładowy schemat podłączenia zestawu hydroforowego:

1. Pompa hydroforowa


2. Zbiornik przeponowy


3. Osprzęt pompy z wyłącznikiem ciśnieniowym


4. Rurka ssąca


5. Filtr antypiaskowy


6. Zawór filtra antypiaskowego


7. Zawór zwrotny


8. Zawór kulowy nyplowy motylkowy


9. Zawór kulowy nyplowy z rączką


10. Zabezpieczenie przed suchobiegiem


11. Trójnik zalewowy


12. Filtr wodny przepływowy


13. Regulator ciśnienia z manometrem


14. Złączka PE


15. Rura PE
