Przekaźnik Czasowy 2 zakresy 10 trybów

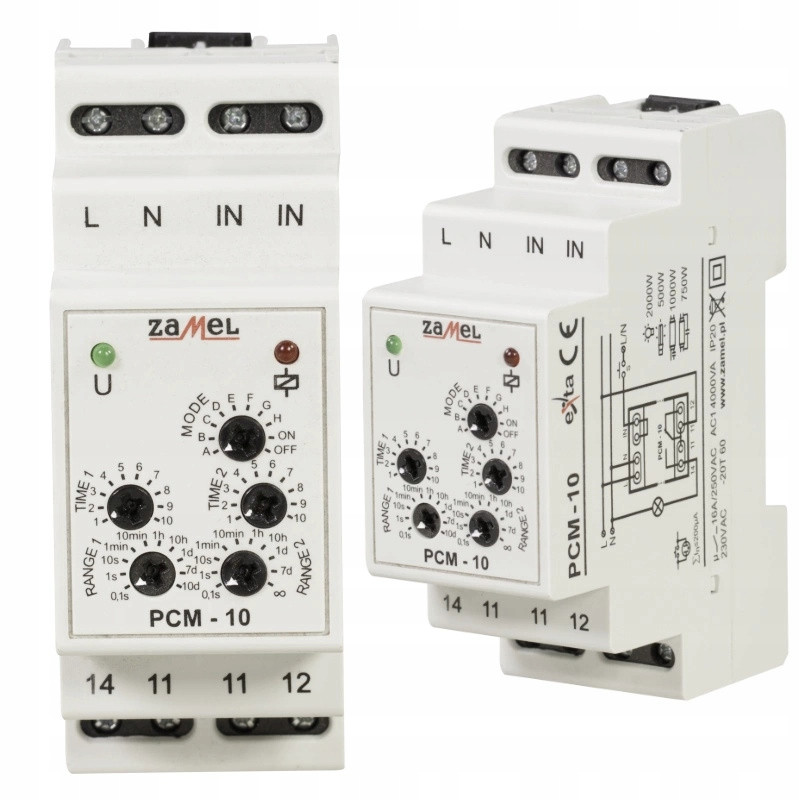

ZAMEL PCM-10

✔️ Funkcja czasowa w układach automatyki i sterowania

✔️ 10 niezależnych trybów pracy (wyzwalanie zewnętrzne lub od napięcia zasilania)

✔️ Szeroki zakres nastaw czasów w zakresie 0,1 s – 10 dni (skokowo+płynnie) oraz wysoka dokładność odmierzanego czasu

✔️ Zmiana trybu bez konieczności oczekiwania na zakończenie aktualnie wykonywanego cyklu

✔️ Wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 A

✔️ Sygnalizacja napięcia zasilania dioda LED zielona

✔️ Sygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwona

✔️ Funkcja stałego załączenia lub wyłączenia

✔️ Duża dokładność mierzonego czasu

✔️ Obudowa jednomodułowa na szynę TH35

Zestaw składa się z

•
  1 szt. Przekaźnik Czasowy 2 zakresy 10 trybów PCM-10



• Instrukcję obsługi w języku polskim


Wyzwalanie napięciem zasilającym:

•
  A - OPÓŹNIONE ZAŁĄCZANIE – Po podaniu napięcia zasilającego zostaje odliczony czas t 1 . Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14) na czas t 2 . Kolejna realizacja cyklu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego


•
  B - OPÓŹNIONE WYŁĄCZANIE – Po podaniu napięcia zasilającego przekaźnik zostaje natychmiast załączony (poz. 11-14) i rozpoczyna się odliczanie czasu t 1 . Po upływie tego czasu nastąpi wyłączenie przekaźnika (poz. 11- 12) na czas t 2 oraz ponowne jego załączenie. Kolejna realizacja cyklu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilania.


•
  C - CYKLICZNE PRZEŁĄCZANIE (zaczynając od wyłączenia) – Po podaniu napięcia zasilającego zostaje odliczony czas t 1 . Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14) na czas t 2 oraz ponowne wyłączenie (poz. 11-12) na czas t 1 . Cykliczna praca układu trwa do momentu wyłączenia napięcia zasilającego.


•
  D - CYKLICZNE PRZEŁĄCZANIE (zaczynając od załączenia) – Po podaniu napięcia zasilającego przekaźnik zostaje natychmiastowo załączony (poz. 11-14) na czas t 1 . Po upływie tego czasu następuje wyłączenie przekaźnika (poz. 11-12) na czas t 2 oraz ponowne jego załączenie na czas t 1 . Cykliczna praca układu trwa do momentu wyłączenia napięcia zasilającego.


•
  ON - STAŁE ZałączENIE – Po zasileniu układu przekaźnik zostaje załączony na cały czas. Przy wyborze tego trybu nie mają znaczenia nastawy czasu t 1 oraz t 2 .


•
  OFF - STAŁE WYŁĄCZENIE – Po zasileniu układu przekaźnik jest wyłączony przez cały czas. Przy wyborze tego trybu nie mają znaczenia nastawy czasu t 1 oraz t 2

Wyzwalanie sygnałem zewnętrznym:

•
  E - OPÓŹNIONE ZAŁĄCZENIE I WYŁĄCZENIE (retrygowalne) – Zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) pozostawia wyłączony przekaźnik (poz. 11-12) i zaczyna odmierzać nastawiony czas t 1 . Po upływie tego czasu przekaźnik zostaje załączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ zaczyna odmierzać czas t 2 , po upływie którego wyłącza przekaźnik (poz. 11-12). Gdy czas trwania impulsu wyzwalającego jest krótszy od nastawionego czasu t 1 , przekaźnik nie zostanie załączony. Podanie impulsu wyzwalającego w trakcie odmierzania czasu t 2 , nie spowoduje wyłączenia przekaźnika, lecz ponowne odmierzenie tego czasu po zaniku impulsu (zbocze opadające)


•
  F - OPÓŹNIONE ZAŁĄCZENIE I WYŁĄCZENIE (nieretrygowalne) – Zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) pozostawia wyłączony przekaźnik (poz. 11-12) i zaczyna odmierzać nastawiony czas t 1 . Po upływie tego czasu przekaźnik zostaje załączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ zaczyna odmierzać czas t 2 , po upływie którego wyłącza przekaźnik (poz. 11-12). Stan wejścia wyzwalającego może się zmieniać przy odliczaniu czasu t 2 i nie ma on wpływu działanie układu. Gdy czas trwania impulsu wyzwalającego jest krótszy od nastawionego czasu t 1 , przekaźnik nie zostanie załączony


•
  G - GENERACJA IMPULSU O NAPRZEMIENNYM CZASIE TRWANIA – Zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) załącza przekaźnik na czas t 1 , po czym następuje jego wyłączenie. Kolejny impuls wyzwalający powoduje załączenie przekaźnika na czas t 2 . Następny impuls załącza przekaźnik znowu na czas t 1 itd. Czas trwania impulsu wyzwalającego nie wpływa na czasy załączenia przekaźnika.


•
  H - OPÓŹNIONE WYŁĄCZENIE WYZWALANE ZBOCZEM OPADAJĄCYM – Zasilany układ po podaniu impulsu wyzwalającego załącza przekaźnik (poz. 11-14). Zanik impulsu wyzwalającego powoduje odliczanie nastawionego czasu t 1 , po upływie którego następuje wyłączenie przekaźnika (poz. 11-12) na czas t 2 . W czasie t 2 układ jest odporny na sygnały wyzwalające. Po upływie czasu t 2 przekaźnik ponownie zostanie załączony, w momencie podania impulsu wyzwalającego (zbocze narastające).

Dane techniczne:

•
  Zaciski zasilania: L, N


•
  Znamionowe napięcie zasilania: 230 V AC


•
  Tolerancja napięcia zasilania: -15 / +10 %


•
  Kontrolka napięcia zasilania: dioda LED zielona


•
  Częstotliwość znamionowa: 50 / 60 Hz


•
  Znamionowy pobór prądu: 35 mA


•
  Zaciski wyzwalania zewnętrznego: IN, IN (wyzwalane z L lub N)


•
  Prąd wyzwalania: 510 μA


•
  Liczba trybów pracy: 10


•
  Dokładność odmierzania czasu: 0,2%


•
  Zakres nastaw czasu t1: 0,1 s / 100 dni (skokowo+płynnie)


•
  Zakres nastaw czasu t2: 0,1 s / ∞ (skokowo+płynnie)


•
  Kontrolka stanu przekaźnika i pomiaru czasu: dioda LED czerwona


•
  Parametry styków przekaźnika: 1NO/NC-16 A/250 V AC1 4000 VA


•
  Liczba zacisków przyłączeniowych: 8


• Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2


•
  Temperatura pracy: -20 / +45 C


•
  Pozycja pracy: dowolna


•
  Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)


•
  Stopień ochrony obudowy: IP20 (PN-EN 60529)


•
  Klasa ochronności: II


•
  Kategoria przepięciowa: II


•
  Stopień zanieczyszczenia: 2


•
  Wymiary: dwumodułowa (35mm) 90x35x66 mm


•
  Waga: 0,11 kg


•
  Zgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
