FAAC 414 SHORT - ZESTAW AUTOMATYKI DO BRAM DWUSKRZYDŁOWYCH O DŁUGOŚCI SKRZYDEŁ 2x3m.

Skrzydła bramy mogą ważyć do 350 kg każde.

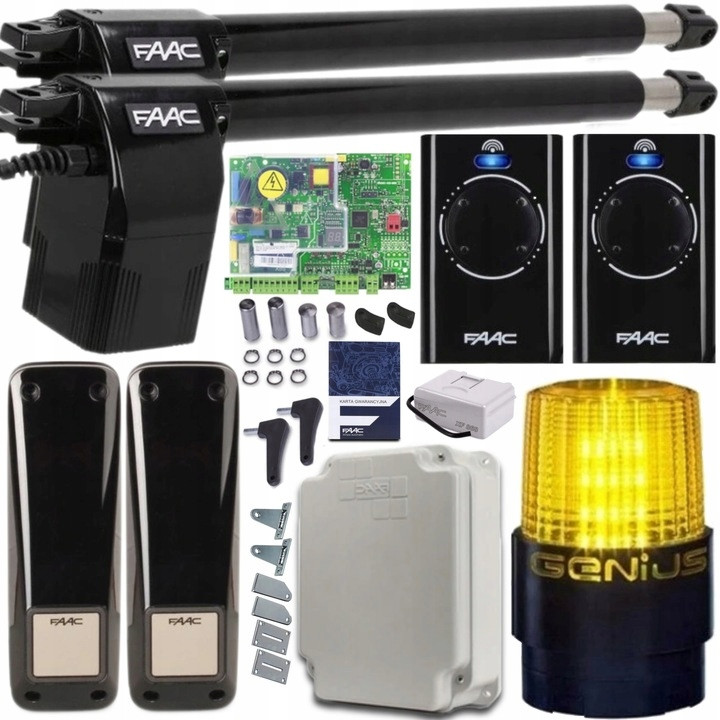

SKŁAD ZESTAWU:

• 2x Siłownik FAAC 414 SHORT


• Uchwyty mocujące do słupka i skrzydła bramy


• Centrala sterująca FAAC E045S


• Hermetyczna obudowa do centrali FAAC


• Radioodbiornik dwukanałowy XF868


• 2x piloty XT4 868 SLH LRB


• Lampa sygnalizacyjna FAAC XLED z wbudowaną anteną zwiększającą zasięg pilotów


• Fotokomórki bezpieczeństwa FAAC XP20BD


• Elementy montażowe


• 2x Klucze do odblokowywania awaryjnego (gdy braku prądu)


• 2x Kondensator rozruchowy


• Karta gwarancyjna 24 miesiące FAAC


• Instrukcja montażowa siłowników w języku polskim


• Instrukcja podłączenia centrali w języku polskim


• Instrukcja programowania pilotów FAAC w języku polskim


• Pomoc telefoniczna w trakcie instalacji

˃ ZESTAW 414 SHORT IDEALNIE NADAJE SIĘ NA SŁUPKI WĄSKIE (METALOWE) ORAZ SŁUPKI SZEROKIE KLINKIEROWE.

˃ IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH Napęd FAAC 414 SHORTG jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości jednego skrzydła do 3 m. Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

˃ ŁATWY MONTAŻ I PEWNE DZIAŁANIE Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd FAAC 414 SHORT jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

˃ MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ Koszt obsługi napędu elektromechanicznego FAAC 414 SHORT jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +55°C.

DANE TECHNICZNE SIŁOWNIKA 414

• Zasilanie 230V, 50(60)Hz


• Zasilanie silnika 230V


• Pobór mocy 280W


• Pobór prądu 1,2A


• Prędkość obrotowa silnika 1400obr./min


• Prędkość wysuwu trzpienia 1,5cm/sek


• Maksymalna siła ciągu 3500N


• Zabezpieczenie termiczne 140°C


• Zakres temperatur -20/+55°C


• Stopień ochrony IP44

2x PILOT XT4 4-KANAŁOWY 868 MHz

• piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej. Zasięg pilotów wynosi nawet do 200 m.


• działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.


• sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code z 70 bilionami kombinacji- kod dynamicznie losowo zmienny

CENTRALA STERUJĄCA E045S Z OBUDOWĄ

• Napięcie zasilające: 230VAC ±15% 50/60 Hz


• Pobór mocy: 4W w gotowości


• Maks pobór mocy: 800W


• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy


• Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)


• Zakres temperatur pracy: -20°C do +55°C


• Bezpieczniki: F1 (2,5A)


• Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie


• Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC


• Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB


• Programowanie: Wyświetlacz LED i przyciski


• Sygnalizacja statusu: Wyświetlacz i LED

Centrala sterująca E045S może obsługiwać jeden lub dwa silniki

OBUDOWA CENTRALI STERUJĄCEJ

• do zastosowania zewnętrznego


• hermetyczna, poziom szczelności IP 55.

MODUŁ RADIOWY XF 868 MHz

• Odbiornik z wbudowaną anteną zwiększającą zasięg pilota


• Częstotliwość: 868Mhz


• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc


• Pamięć 256 pilotów


• Podłączenie: szybkozłącze

Fotokomórki XP20BD o zasięgu 20m

Dane techniczne:

• Zasięg 20 M


• Zasilanie przez szynę BUS-ową 2easy


• 2 przewody 24 v


• Ochrona IP54


• Poziomy kąt regulacji 180°


• Pobór prądu ( Rx 10mA,Tx 10mA)


• Instalacja naścienna/Na kolumnie/Na wsporniku


• Optyczna samoregulacja


• Czas wykrywania przeszkód 20mS


• Wymiary:41x130x42 mm


• Możliwość zainstalowania do M16 par fotokomórek w jednym układzie

Lampa ostrzegawcza LED 230V

• wbudowany przerywacz


• montaż poziomy lub pionowy na ścianie bądź słupku


• informuje optycznie że brama automatyczna została wprawiona w ruch

UCHWYTY MONTAŻOWE

• uchwyty do zamocowania siłowników, komplet uchwytów do zamocowania na słupkach i skrzydłach bramy


• ocynkowane

AKCESORIA MONTAŻOWE I KLUCZYKI ODBLOKOWUJĄCE

• trzpienie montażowe do zamocowania siłowników do uchwytów montażowych


• kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej

KONDENSATORY

• kumulują energię i pomagają siłownikom wprawić skrzydła bramy w ruch

Schemat instalacji

1. Siłowniki


2. Fotokomórki


3. Centrala sterująca


4. Wyłącznik kluczykowy


5. Odbiornik fal radiowych


6. Lampa sygnalizacyjna

➜ Aby uzyskać otwarcie skrzydła pod kątem 90°: A+B=C.

➜ Aby uzyskać otwarcie skrzydła pod kątem większym niż 90°: A+B

➜ Utrzymaj wartość Z, aby zapobiec uderzaniu siłownika w pilaster

podczas zamykania skrzydła

KOMPLETNY I GOTOWY DO MONTAŻU ZESTAW FAAC 414 SHORT DO BRAM DWUSKRZYDŁOWYCH O SKRZYDŁACH DŁUGOŚCI DO 2x3m
