Rozdjelnik s pumpom za podno grijanje 2,3 kvs - Set za podno grijanje s visokokvalitetnom pumpom za energetsku učinkovitost GRUNDFOS UPM3 AUTO L 25-70. Idealno rješenje za brže zagrijavanje prostora i

Zestaw mieszający rozdzielacza mosiężnego 3 sekcje polskiego producenta (atest) w gatunku CW617N (woda pitna) z wysokiej jakości pompą energooszczędną firmy GRUNDFOS UPM3 AUTO L 25-70

W rozdzielaczu zamontowany jest zawór AFRISO ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Rozdzielacz przeznaczony jest do instalacji ogrzewania podłogowego.

ROZDZIELACZ WYKONANY Z GRUBEGO MOSIĄDZU !

Dane techniczne kompletnego rozdzielacza 3 mieszającego :

Liczba sekcji: 3

Rozstaw sekcji: 50 mm

Przepływomierze 0-5 l/min : 3 sztuki

Wkładka termostatyczna M30x1.5 : 3 sztuki (możliwość zamontowania siłowników)

Zasilenie: 1" GZ

Powrót: 1" GZ

Trójnik rozdzielacza 1/2"x1"x1/2" - 2 sztuki

Odpowietrznik automatyczny z zaworem stopowym 1/2" : 3 sztuki

Zawór spustowy 1/2" : 2 sztuki

Złączka 16x3/4" na pex 16 (Eurokonus) : 6 sztuk

Pompa elektroniczna GRUNDFOS UPM3 AUTO L 25-70 : 1 sztuka

Zawór termostatyczny AFRISO 566 2,3 Kvs ATM (20-43°C): 1 sztuka

Termometry tarczowe - 2 sztuki

Przewód zasilający do pompy długości 1mb - 1 sztuka

Uchwyty - 2 sztuki

Rozstaw montażowy pompy : 130 mm

Ilość obwodów na zdjęciach jest poglądowa - przedmiotem sprzedaży jest rozdzielacz o ilości obwodów opisanej na aukcji.

W zestawie energooszczędna pompa o małych rozmiarach,  renomowanego producenta GRUNDFOS model UMP3 AUTO L o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy grundfos, udoskonalony model pompy alpha 2L.

• klasa energetyczna: A (EEI<0.20)


• Pobór prądu: 5-52W


• Max. ciśnienie: 10 bar


• Max. wysokość podnoszenia: 7m


• Jeden przycisk do ustawień pompy


• Czytelny system diod pokazujący tryb pracy


• Dopuszczalny suchy start: max 3x20 sekund


• Trzy tryby pracy:


• ciśnienie proporcjonalne (3 ustawienia)


• ciśnienie stałe (3 ustawienia)


• stała krzywa (4 ustawienia - 4m, 5m, 6m,7m)


• Żywotność: > 100000 h, 500000 cykli on/off


• Manualne odblokowanie (dostęp od frontu)


• Kątowa wtyczka z kablem dł. 1m


• niewielkie rozmiary

Pompa może być umieszczona z prawej lub z lewej strony rozdzielacza.

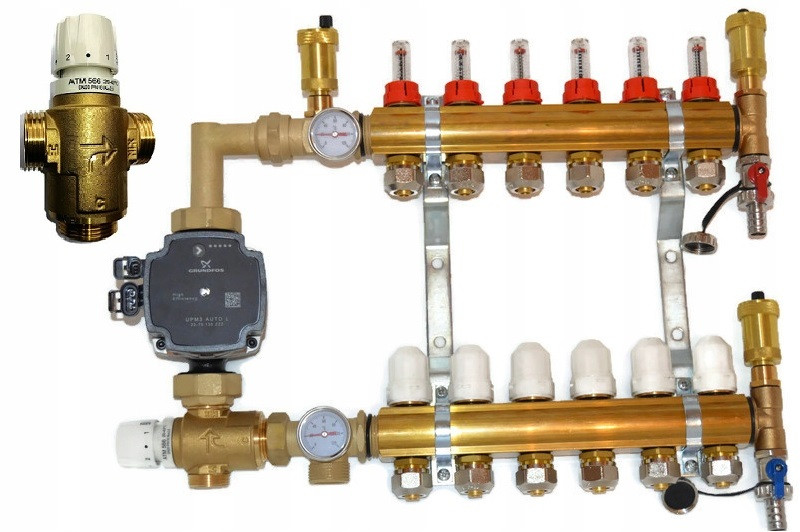

SCHEMAT BUDOWY ROZDZIELACZA

1) Belka górna :

- wykonana z wysokiej klasy mosiądzu CW617N ( do wody pitnej)

- przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę PEX 16)

- zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

1) Belka dolna :

- wykonana z wysokiej klasy mosiądzu CW617N ( do wody pitnej)

- wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych

- zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

Zalety rozdzielacza :

• Umożliwia dowolne skonfigurowanie i dozbrojenie podzespołów dla konkretnej inwestycji.


• Wykonany z materiałów odpornych na korozję


• Dzięki zastosowaniu niezawodnych uszczelnień gumowych EPDM do wszystkich elementów wyposażenia, nie wymaga stosowania dodatkowych uszczelnień przy montaż.


• Współpracuje z ekonomicznymi źródłami ciepła np. pompami ciepła i kotłami kondensacyjnymi.


• Dostępny w wersjach od 2-16 sekcji.


• Dostosowany do montażu zestawów pompowo-mieszających.

Zastosowanie :

Rozdzielacz skonfigurowano pod kątem systemów ogrzewania płaszczyznowego - podłogowego.

Zawory termoregulacyjne na belce powrotnej, przystosowane są do montażu siłowników elektrycznych M30x1,5.

Zawory regulacyjne z przepływomierzami zainstalowane na belce zasilającej pozwalają na szybką regulację przepływu dzięki zastosowanej skalni na zaworze.

Rola rozdzielaczy w instalacji ogrzewania podłogowego:

• rozdział czynnika grzewczego do obiegów grzejnych,


• zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego (niezależne zasilanie każdego obiegu grzewczego).


• możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym.


• równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.


• możliwość przyłączenia grupy mieszająco - pompowej w celu uzyskania na rozdzielaczu temperatury właściwej dla ogrzewania podłogowego

Przepływomierz (rotametr).

Elementy służące do mierzenia na wyskalowanej podziałce natężenie przepływu na poszczególnych obwodach oraz do dokonywania precyzyjnej regulacji przepływu.

Montowane na belce zasilającej. Przepływomierz wykonany jest z tworzywa i korpusu mosiężnego. Rotametr jest odpowiednio wyskalowany aby umożliwiał odczytanie rzeczywistego natężenia przepływu czynnika grzewczego.

Skala przepływomierza: 5 litrów/min.

Zawory termostatyczne z pokrętłem

Elementy służące do wyrównania poszczególnych pętli, które mogą być o zróżnicowanej długości a także do zrównoważenia instalacji pod względem oporów hydraulicznych.

Montowane na belce powrotnej. Wkładki termostatyczne przystosowane są do montażu głowic termoelektrycznych czy też potocznie zwanych napędami termicznymi.

Wkładka termostatyczna wykonana jest z mosiądzu.

Zawór ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.
