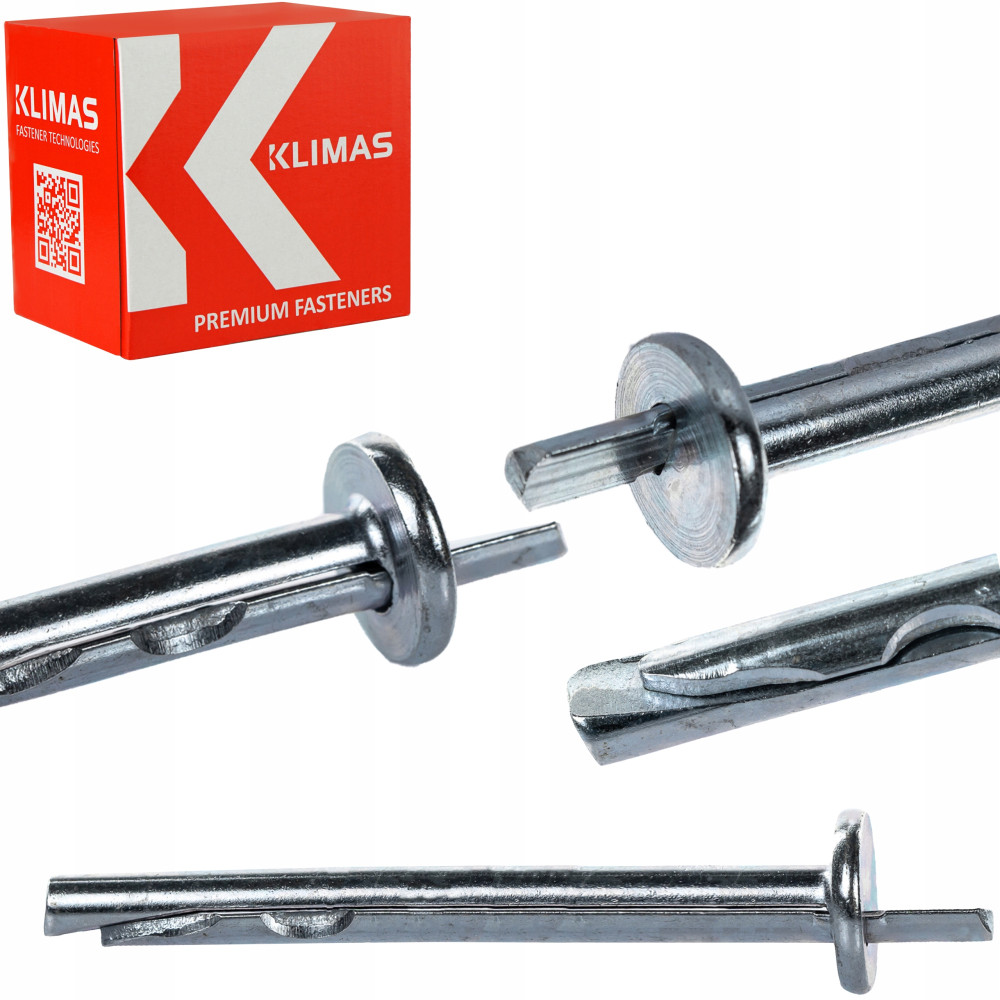

Kotwy metalowe wbijane rozprężne

6x65 mm, 100 szt.

Kotwy wykonane są ze stali ocynkowanej, przeznaczone do montażu cienkich elementów stalowych na betonowych podłożach lub pełnej cegle ceramicznej. Charakteryzują się klasą A1 (niepalność), co sprawia, że są doskonałą alternatywą dla tradycyjnych kołków montażowych, szczególnie przy instalacji podwieszanych sufitów gdzie wymagana jest niepalność.

Przeznaczona jest do montażu cienkich elementów stalowych, obróbek blacharskich czy elementów sufitów podwieszanych. Możliwość montażu w betonie zarysowanym w przypadku podwieszania konstrukcji do stropów żelbetowych. Zamocowanie następuje na skutek wbicia trzpienia w korpus, następuje przemieszczenie klina i powstanie trwałego zakotwienia.

Najważniejsze parametry

• Model: KRW-06065



• Rozmiar: 6,0x65 mm



• Max. długość użytkowa: 30 mm



• Opakowania: 100 szt.



• Materiał: stal ocynkowana


Oryginalny Produkt Renomowanej Firmy KLIMAS Wkręt-Met ®

Podłoża

1. Beton niezarysowany

2. Beton zarysowany

3. Cegła ceramiczna pełna

Jest to tylko przykładowe zastosowanie.

Specyfikacja Produktu

• [dk] średnica kotwy: Ø 6,0 mm



• [do] średnica otworu/wiertła: Ø 6,0 mm



• [D] średnica kołnierza: 15 mm



• [t fix] max. długość użytkowa: 30 mm



• [L w] długość kotwy: 65 mm



• [h eff] efektywna głębokość zakotwienia: 30 mm



• [ho] głębokość otworu : 75 mm



• materiał: stal ocynkowana



• reakcja na ogień: niepalny



• ilość w opakowaniu: 100 szt.


Nośność obliczeniowa dla podłoża:

• beton C20/25 : C50/60: 2,38 [kN]



• cegła ceramiczna pełna: 1 [kN]


Parametry montażowe

• min. grubość podłoża (hmin): 80 mm



• min odległość od krawędzi (c min): 150 mm



• min. odległość osiowa (L os): 250 mm


Kotwa metalowa wbijana KRW składa się z korpusu zakończonego z jednej strony kołnierzem z płaską powierzchnią oporową, a z drugiej strony stożkiem oraz trzpienia wbijanego ze stożkowym ścięciem. Kotwa wykonana jest ze stali ocynkowanej. Przeznaczona jest do montażu cienkich elementów stalowych, obróbek blacharskich czy elementów sufitów podwieszanych. Możliwość montażu w betonie zarysowanym w przypadku podwieszania konstrukcji do stropów żelbetowych. Zamocowanie następuje na skutek wbicia trzpienia w korpus, powodując przemieszczenie klina i powstanie trwałego zakotwienia.

Certyfikaty:

• Krajowa Ocena Techniczna:ITB-KOT-2018/0463 wydanie 1

Oferowane przez nas wkręty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

Sposób montażu

• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż kotwy oraz porównać obciążenia jakie kotwa będzie przenosiła z nośnościami zawartymi w Karcie Charakterystyki lub w Krajowej Ocenie Technicznej.


• Należy dobrać odpowiednią długość kotwy, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany (grubość elementu mocowanego odpowiada max. długości użytkowej kotwy - tfix).


• Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych kotew.


• Otwory w podłożach z materiałów pełnych powinny być głębsze o min. 10 mm od głębokości zakotwienia kotwy.


• Otwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach.


• Do wywierconego otworu wprowadzana jest kotwa, a trzpień jest wbijany aż do momentu jego pełnego zagłębienia się w korpusie.

Wkręty KLIMAS - najczęstszy wybór profesjonalistów

*miarka nie jest częścią zestawu
