Zestaw napęd siłownik FAAC 414 ALFA Short, LAMPA

OPIS

Napęd FAAC 414 SHORT jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła o długości 2m (3m z zamkiem elektromagnetycznym). Wyposażony jest z siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Konieczny jest montaż odbojów.

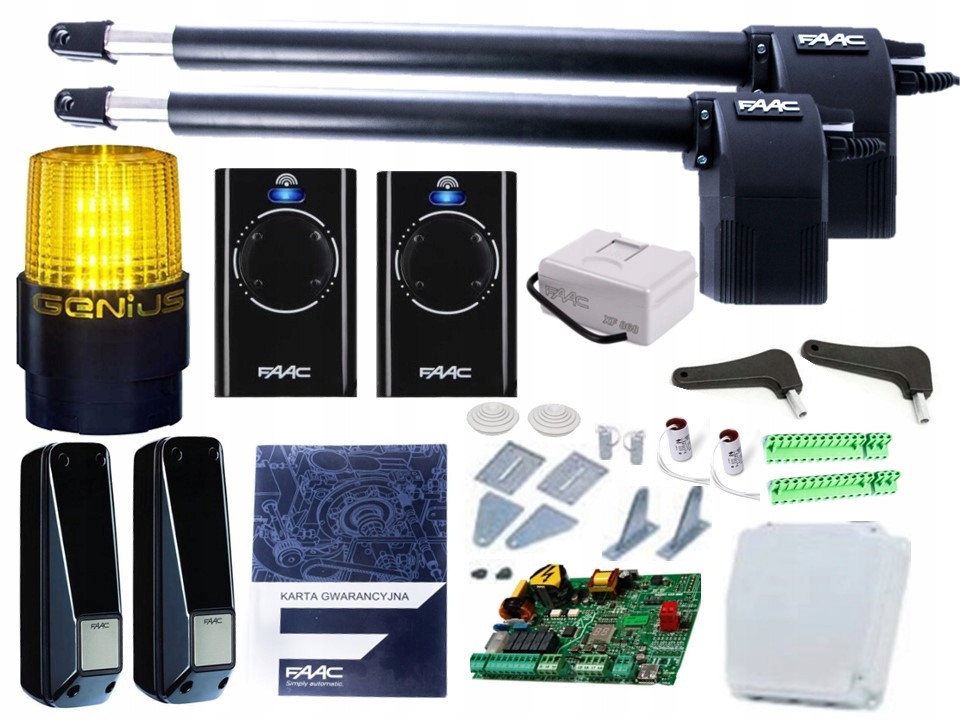

Skład, pełnego gotowego do montażu zestawu:

• Siłowniki FAAC 414 Alfa Short – 2szt


• Centrala sterująca E045S i obudowa do centrali


• Moduł radiowy 868MHz


• 2 piloty XT4 868MHz


• Fotokomórki XP20 B D o zasięgu 20m


• Lampa sygnalizacyjna Led


• Karta gwarancyjna FAAC Polska


• Instrukcja montażowa napędu 414 w języku polskim


• Instrukcja programowania centrali


• nieodpłatna pomoc techniczna

SPECYFIKACJA FAAC:

2 X SIŁOWNIK 414

• Zasilanie 230V, 50(60)Hz


• Zasilanie silnika 230V


• Pobór mocy 280W


• Pobór prądu 1,2A


• Prędkość obrotowa silnika 1400obr./min


• Prędkość wysuwu trzpienia 1,5cm/sek


• Maksymalna siła ciągu 3500N


• Zabezpieczenie termiczne 140°C


• Zakres temperatur -20/+55°C


• Stopień ochrony IP44

CENTRALA STERUJĄCA E045 Z OBUDOWĄ

SPECYFIKACJA TECHNICZNA

• Napięcie zasilające: 230VAC ±15% 50/60 Hz


• Pobór mocy: 4W w gotowości


• Maks pobór mocy: 800W


• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy


• Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)


• Zakres temperatur pracy: -20°C do +55°C


• Bezpieczniki: F1 (2,5A)


• Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie


• Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC


• Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB


• Programowanie: Wyświetlacz LED i przyciski


• Sygnalizacja statusu: Wyświetlacz i LED

Centrala sterująca E045 może obsługiwać jeden lub dwa silniki

Moduł radiowy XF868MHz

• Odbiornik z wbudowaną anteną


• Częstotliwość 868Mhz


• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc


• Pamięć 250 ilotów ( razem 1 i 2 kanał)


• Podłączenie: szybkozłącze

2X PILOT XT4 868MHZ

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników

FOTOKOMÓRKI XP20 BD O ZASIĘGU 20M

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

• zasięg działania: 20m


• kąt regulacji: ±7° (20m) ±13.5° (5m)


• wymiary: 41x130x42mm


• Czas wykrywania przeszkody: 20ms


• pobór prądu: Rx (10mA) + Tx (10mA)


• stopień ochrony: IP54


• zasilanie przez szynę BUS (2easy) dwa przewody 24V bez polaryzacji

Lampa Led z uniwersalną podstawą montażową

- zasilanie: 12-24V AC/DC

- światło przerywane lub ciągłe

- średnica 9cm

-wysokość 12,5cm

2 X KONDENSATOR ROZRUCHOWY

Wspomaga rozruch siłownika

ELEMENTY MONTAŻOWE

Pozostałe elementy siłownika:

• Klucz awaryjnego otwierania (w przypadku braku zasilania)


• Komplet elementów mocujących


• karta gwarancyjna


• Instrukcja montażu w języku polskim

Kompletny zestaw do montażu FAAC ALFA  Short 414. Kupujesz u autoryzowanego dystrybutora Firmy FAAC.

Tabela z przykładowymi wymiarami montażowymi znajduje się w zakładce ,,Dodatkowe Informację".
