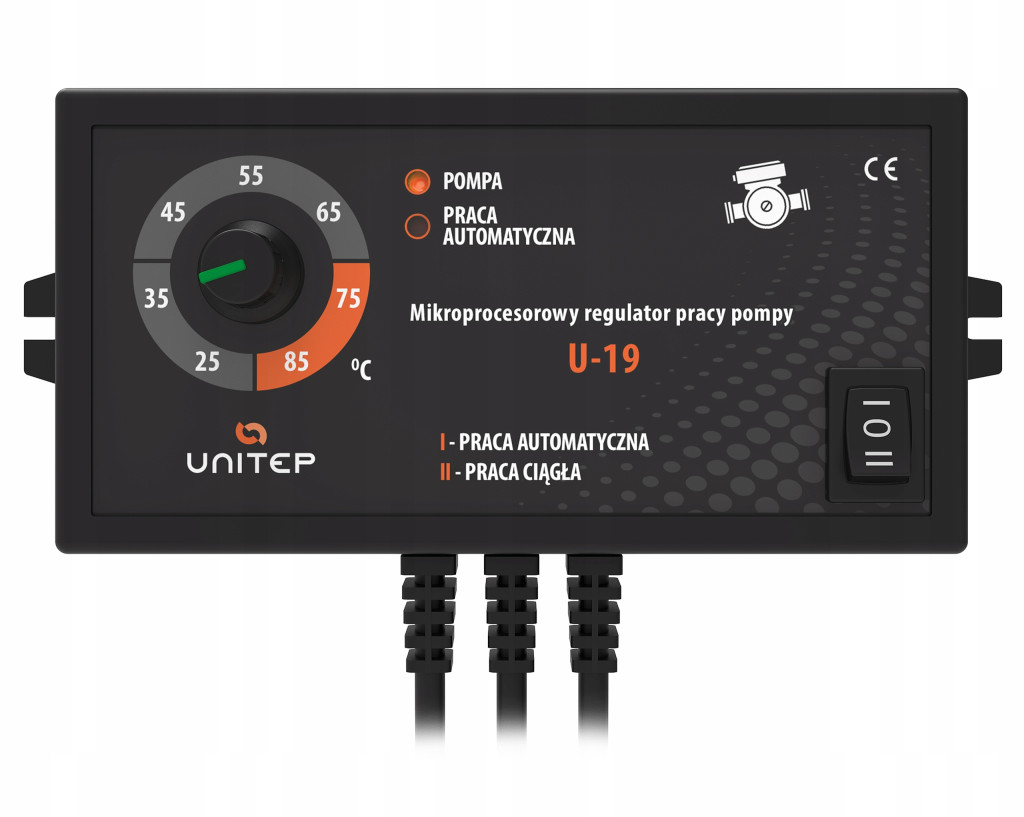

STEROWNIK U-19

Klasyczny sterownik do obsługi pompy c.o.

Bardzo prosta i intuicyjna obsługa!

Cechy:

• pobór mocy tylko 2 W,


• histereza - 3°C,


• zakres pomiaru temperatury: od 25°C do 85°C,


• prosto od producenta,


• solidna i trwała konstrukcja,


• długość przewodu z czujnikiem (całkowita): 130 cm,


• naklejka PRODUKT POLSKI przyklejona na opakowanie.

_______________________________

Regulator U-19 przeznaczony jest do sterowania pompą obiegu wody c.o. Zadaniem regulatora jest załączanie pompy, jeśli temperatura przekroczy zadaną wartość oraz w wyłączenia jej, jeśli kocioł wychodził się (np. wskutek wygaszenia). Zapobiega to niepotrzebnemu działaniu pompy c.o. co pozwala zaoszczędzić energię  elektryczną, jak i przedłużenie żywotność pompy. Dzięki temu wzrasta jej niezawodność i maleją koszty związane z eksploatacją.

Obsługa regulatora

Temperatura załączenia pompy ustawiana jest za pomocą potencjometru w zakresie 25°C-85°C. Pompa jest wyłączona, jeśli temperatura rzeczywista spadnie o 1°C poniżej temperatury zadanej. Regulator, oprócz potencjometru jest wyposażony w przełącznik dwufunkcyjny, służący do załączenia ręcznego regulatora (jest to sygnalizowane świeceniem się diody "Pompa"), drugi - służący do automatycznej pracy pompy (sygnalizuje to dioda "Praca automatyczna") Dokładne wskazówki są umieszczane na frontowej części regulatora.

Przewody wychodzące ze sterownika:

•
  Sieć 230 V (tradycyjna wtyczka)


•
  Czujnik temperatury (miedziana lub mosiężna rurka)


•
  Zasilanie pompy (luźno zakończony przewód 3-żyły)

Specyfikacja:

• Zakres napięcia znamionowego: 230 V 50 Hz



• Rodzaj zasilania: prąd zmienny ~



• Prąd znamionowy  WYJŚCIA POMPY C.O. 230 V/50 Hz:  1 Amper [A]



• Pobór mocy regulatora: 2 WAT [W]



• Zakres pomiaru temperatury: od 25°C do 85°C



• Zakres nastaw temperatury: od 25°C do 85°C



• Zadziałanie zabezpieczenia: 85°C



• Histereza: 3°C



• Temperatura załączenia: od 25°C do 85°C



• Znamionowe napięcie udarowe: 250 V



• Stopień ochrony obudowy: IP20



• Stopień zanieczyszczenia wewnątrz regulatora: 2



• Stopień zanieczyszczenia na zewnątrz regulatora: 3 - T40 klasa ochronności II
