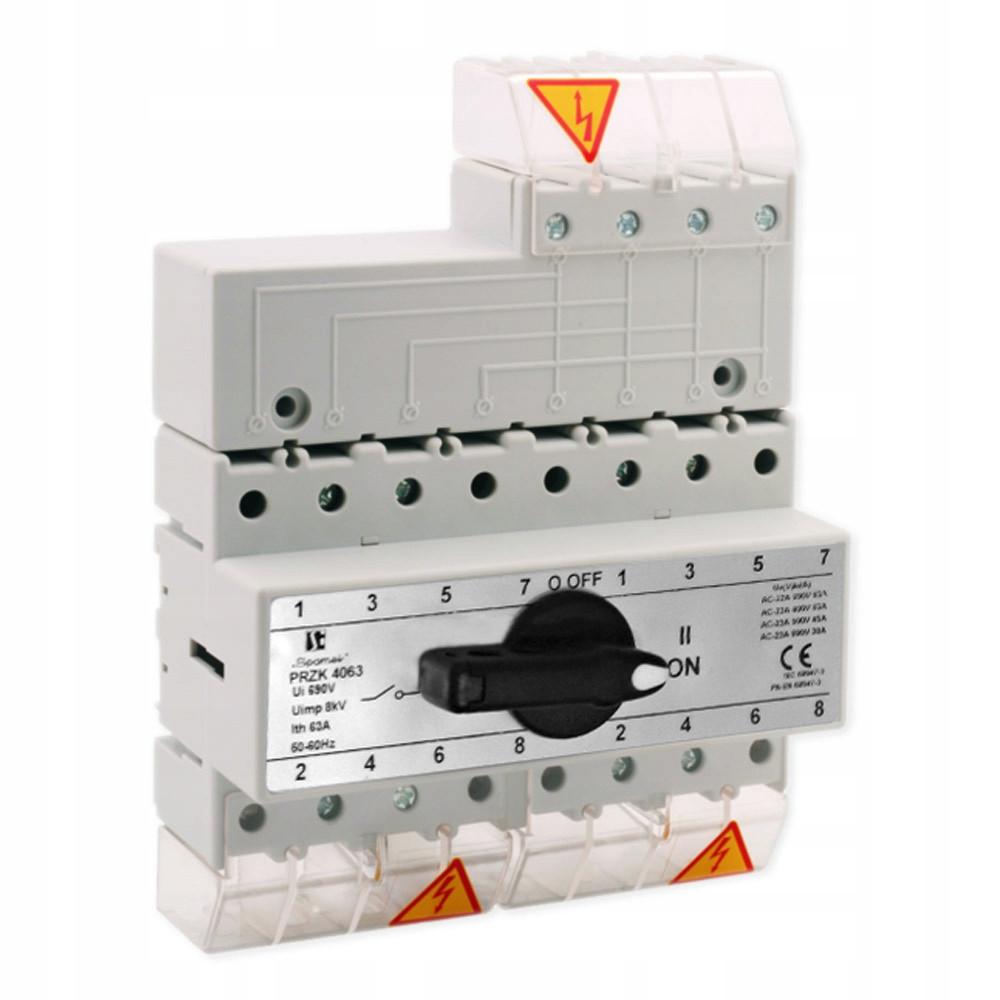

PRZEŁĄCZNIK INSTALACYJNY WYBORU ZASILANIA SIECI 1-0-2 SPAMEL 4P 63A PRZK-4063/W02

Przekroczenie momentu dokręcenia może doprowadzić do wykrzywienia styków stałych, deformacji zacisków i braku łączenia [takie uszkodzenia mogą być powodem odrzucenia reklamacji]

• Oznaczenie handlowe: PRZK-4063/W02



• Maksymalne obciążenie: 30 kW (400/500V), 25 kW (690V)



• Liczba biegunów: 4



• Konfiguracja biegunów: 4P



• Liczba modułów 18mm: 8



• Kategoria użytkowania: AC-22A, AC-23A



• Prąd znamionowy In: 63 A



• Prąd znamionowy załączalny zwarciowy Icm: 6000 A



• Prąd znamionowy krótkotrwały wytrzymywany Icw: 1800 A



• Napięcie znamionowe łączeniowe Ue (AC): 400V (AC-23A), 690V (AC-22A)



• Częstotliwość znamionowa: 50/60 Hz



• Napięcie znamionowe udarowe Uimp: 8 kV



• Znamionowe napięcie izolacji Ui: 690 V~



• Pozycja punktu wspólnego: góra



• Wytrzymałość mechaniczna (liczba cykli): 10000



• Montaż: szyna 35 mm (TH35/DIN), wkręty do podłoża



• Sposób podłączenia: zaciski gwintowe klatkowe



• Maks. przekrój przewodów podłączeniowych: 16 mm²



• Moment dokręcający: 2 Nm (przekroczenie momentu dokręcenia może doprowadzić do wykrzywienia styków stałych, deformacji zacisków i braku łączenia [takie uszkodzenia mogą być powodem odrzucenia reklamacji])



• Wymiary (szer. × wys. × gł.): 140×187,5×82,5 mm



• Długość odizolowania przewodu: 12 mm



• Waga netto (kg): 0,32



• Certyfikaty: CE, EAC, RoHS



• Normy: IEC/EN 60947-3


Przełącznik instalacyjny wykorzystywany jest w układach sterowania. Dzięki trójpozycyjnemu przełącznikowi I-0-II urządzenie daje możliwość wyboru sterowania jednym z dwóch wyjściowych obwodów lub ich całkowite wyłączenie. Umożliwia współpracę i sterowanie innymi produktami automatyki budynkowej lub bezpośrednio odbiornikami. Urządzenie posiada wbudowany rygiel w przełączniku - umożliwia to zablokowanie pozycji pracy w dowolnym ustawieniu za pomocą np. kłódki. Maskownice zacisków posiadają możliwość plombowania, tym samym uniemożliwiając ich ściągnięcie i dostęp do podłączeń osobom nieuprawnionym. Wyrób 100% polski uznanej firmy "Spamel" z Twardogóry k. Oleśnicy (woj. dolnośląskie).
