WYŁĄCZYŁ SIĘ FALOWNIK?
DLACZEGO?
Aby instalacja fotowoltaiczna mogła wysłać ( produkować ) energie elektryczną musi podnieść napięcie. Niestety instalacji powstaje bardzo dużo i każda z nich podnosi nieznacznie napięcie co powoduje „szybkie” podniesienie napięcia do wartości granicznej 253V ( wg. polskich norm) . Podnoszenie napięcia pow. 253V może spowodować uszkodzenie urządzeń podłączonych do sieci energetycznej. Niestety po osiągnięciu w/w napięcia nasz falownik się wyłączy co spowoduje brak produkcji energii nie tylko na sprzedaż ale również dla naszych celów.
JAK ZABEZPIECZYĆ SIĘ PRZED WYŁĄCZENIEM FALOWNIKA?
Problem pomoże rozwiązać nasz sterownik. W momencie osiągnięcia wspomnianego napięcia 253V nasz sterownik włączy obciążenie ( np. grzałki / magazynu ciepła / magazynu energii / bojlera / stacji ładowania samochodu itd ) powodując spadek napięcia poniżej 253V.
WAŻNE: Nasz regulator włączy obciążenie TYLKO na fazie która przekroczyła dopuszczalne napięcie, aby nie dopuścić do wyłączenia falownika co za tym idzie całej instalacji produkującej nasz prąd.
UWAGA: Ze względu na duże zainteresowanie produktem czas realizacji zakupu ok. 3 dni roboczych.
UDZIELAMY 3-LETNIEJ GWARANCJI NA PREZENTOWANE URZĄDZENIE
Ogólne dane techniczne:
1 fazowy regulator napięcia, podłączając obciążenie pod fazę która aktualnie przekroczy zaprogramowane napięcia aby nasz falownik nie włączał się.
Urządzenie możemy regulować z dokładnością do 1V ( oznacza to że napięcie włączenia grzałki może być na 252V czyli 1V poniżej napięcia granicznego falownika )
Regulator posiada bardzo szeroki zakres regulacji:
– załączenie obciążenia: regulowany 223 – 303V
– wyłączenie obciążenia: regulowany 220 – 300V
Regulowany jest również czas zwłoki włączenia i wyłączenia obciążenia w bardzo szerokim zakresie (1-500 sek. i 0,1-50,0 sek.)
Do regulatora TVPS1-63PV możemy podłączyć maksymalne obciążenie 63A co pozwala na stosowanie regulatora bez ŻADNYCH STYCZNIKÓW ZEWNĘTRZNYCH.
W urządzeniu znajduje się wyłącznik nadprądowy 16A ( marki Schneider ) , jak również połączenia wewnątrz wykonany są przewodami YDYP 2,5 mm2 , co daje możliwość podłączenia obciążenia 3,6kW / 1 faza. ( ograniczenie związane tylko i wyłącznie z max. obciążeniem gniazd sieciowych )
Urządzenie pozwala bezpośrednio na podłączenie obciążenie do gniazda sieciowego zainstalowanego na panelu.
W komplecie znajduje się:
– regulator 1-fazowy
– polska instrukcja obsługi / podłączenia urządzenia
W urządzeniu szczegółowo opisano złącza do podłączenia zasilania i obciążenia
UWAGA: na rynku dostępny jest również model TVPS-63C ( jak również urządzenia zbudowane na bazie tego przekaźnika ) . Ta wersja jest przeznaczona do ochrony urządzeń ( przed wysokim i niskim napięciem ) . Aby zastosować go dla celów obniżenia napięcia należy zastosować stycznik odwracający jego działanie (NC - normalnie zamknięty ) . Poza tym stycznik posiada minimalną histerezę 5V ( czyli różnica napięcia włączenia i wyłączenia nie może być mniejsza niż 5V). Wersja TVPS1-63PV zastosowana w naszym urządzeniu posiada histerezę TYLKO 3V !!!!

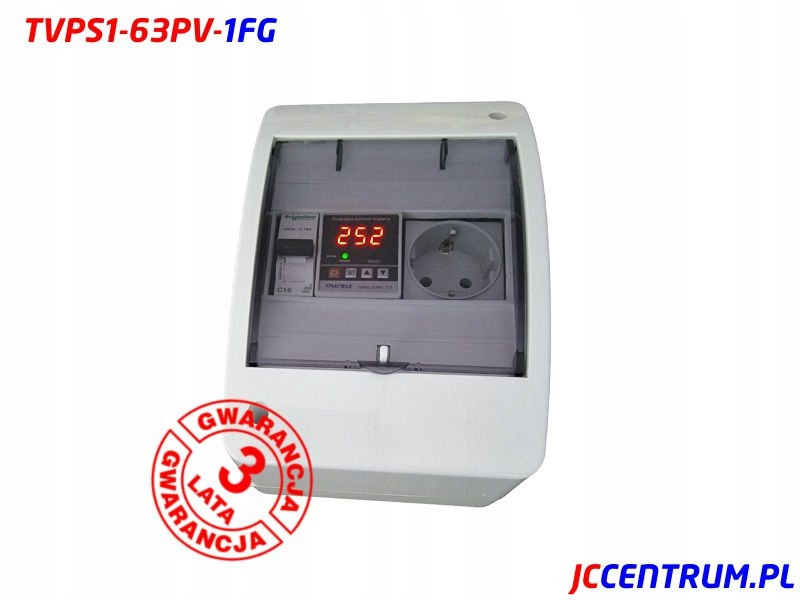

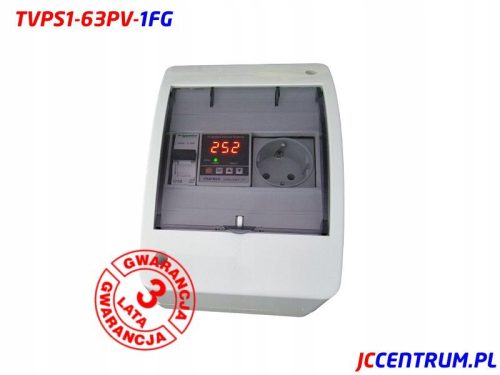

Dane techniczne: TVPS1-63PV ( 1-faza )
Obciążalność : 63,0A odłączany tylko przewód fazowy (L)
Opóźnienie załączenia: 1 – 500sek.
Próg rozłączenia przekaźnika Umin[V]: regulowany 220 – 260V
Ponowne załączenie napięcia Umax[V]: regulowany 223 – 303V
Opóźnienie załączenia po przekroczeniu napięcia Umax[V]: regulowany 1 – 500 sek.
Czas zwłoki rozłączenia po spadku napięcia U min [V]: regulowany 0,1 – 50,0 sek.
Kalibracja napięcia: regulowana -9,5 / +9,5 %
Wyświetlacz: LED
Pobór mocy: <2W
Rodzaj napięcia mierzonego / sterowniczego: AC
Sygnalizacja: LED x2 [ Zasilanie (POWER), Włączenie przekaźnika (FAULT)]
Mocowanie: szyna DIN ( TH35)
Wymiary: 35 x 65 x 85 mm ( 2 moduły)
Kolor obudowy: biały
Histereza ( różnica pomiędzy Umin a Umax ) nie może być mniejsza niż 3V.
Przykład:
Jeżeli Umax ustawimy na 253 V to Umin nie może być wyższe niż 250V .
