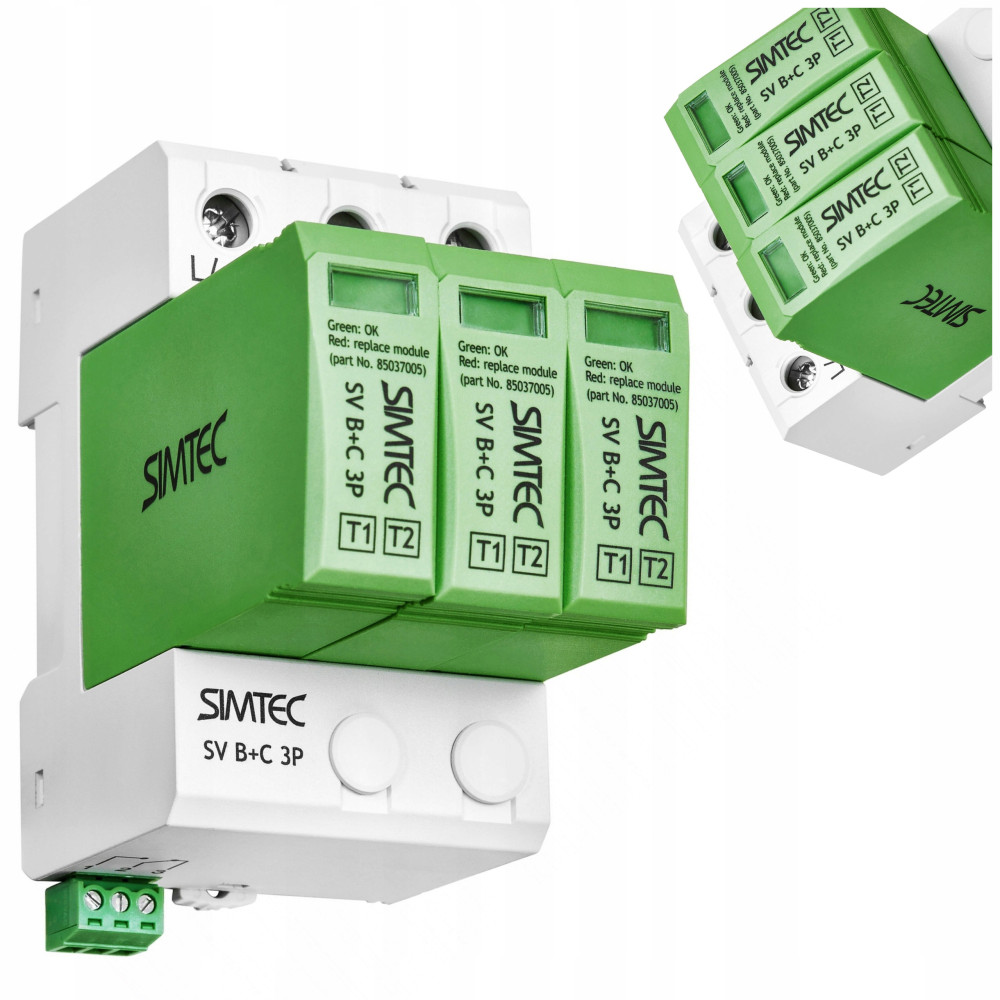

WARYSTOROWY OGRANICZNIK PRZEPIĘĆ DO INSTALACJI FOTOWOLTAICZNYCH

SV | B+C | 3P | TYP 1+ 2 | PV

Dane techniczne:

• seria i typ: Ogranicznik przepięć warystorowy do instalacji fotowoltaicznych SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET


• napięcie znamionowe systemu PV: 1000V DC


• największe napięcie trwałej pracy systemu fotowoltaicznego: 1060 V DC


• prąd udarowy: 6,25 kA


• znamionowy prąd wyładowczy: 20 kA


• maksymalny prąd wyładowczy: 40 kA


• napięciowy poziom ochrony: ≤4,5 kV


• czas zadziałania: < 25ns


• dopuszczalna wilgotność: 30% ÷ 90%


• rezystancja izolacji: >100 MΩ


• maksymalny dodatkowy bezpiecznik: 160 A


• częstotliwość: 48 ÷ 62 Hz


• zdalna sygnalizacja uszkodzenia: TAK


• zgodność z normami: EN 61643-31:2019-07E zgodnie z dyrektywą 2014/35/UE


• Kod producenta: 85036002


• Kod kreskowy: 5907813232220

✅ OCHRONA PRZED POŻAREM

Ogranicznik przepięć warystorowy (odgromnik) jest urządzeniem służącym do ochrony instalacji elektrycznych przed skutkami przepięć, takimi jak uszkodzenia sprzętu lub pożar. Ogranicznik jest zbudowany na bazie warystorów lub iskierników, a jego głównym zadaniem jest ograniczenie impulsów napięciowych powstałych w wyniku uderzenia pioruna w linie energetyczną.

✅ DO FOTOWOLTAIKI

Do zabezpieczenia instalacji zasilanych DC, stosuje się trójstopniowy system ochrony przeciwprzepięciowej, w którym wszystkie rodzaje ochronników muszą być zamontowane kaskadowo. Ogranicznik SV B+C 3P jest przeznaczony do podłączenia do instalacji PV o zakresie napięcia do 1000 V.
