PLOČASTI IZMJENJIVAČ TOPLINE 40 PLOČA 45kW 4 x 3/4" SANITLINE SL2340 + IZOLACIJA

Wymiennik płytowy - 40 płyt  - zestaw na 3/4 cala.

Wymiennik ciepła do układu zamkniętego / otwartego - do każdego rodzaju kotłów - gaz, pelet, biomasa, węgiel, ekogroszek, kotły elektryczne.

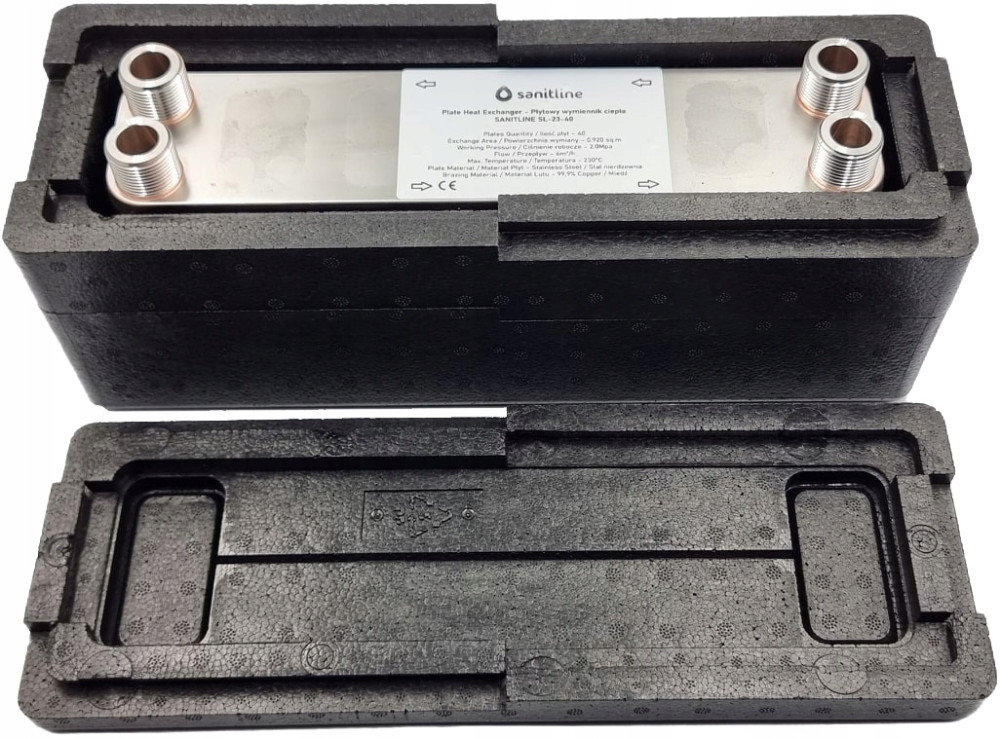

Wymiennik ciepła SANITLINE SL-23-40 45 kW z IZOLACJĄ POLIUREATNOWĄ

przyłącza 4x 3/4", 40 płyt

Wymiennik ciepła 40 płytowy 45 kW marki SANITLINE

Szczegóły techniczne:

•
  Stal nierdzewna 316L, lutowana miedzią 99,9% Cu



• Ilość płyt: 40 sztuk


• Grubość płyty: 0,4mm


• Typ płyty: karbowana


• Moc grzewcza - do 45 kW

UWAGA - Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.

• Podejścia: 3/4" Gwint zewnętrzny, DN20


• Ciśnienie robocze - od 0 do 20 bar


• Ciśnienie testowe - 40-45 bar


• Maksymalna temperatura pracy: do +230°C


• Przepływ - 4 m3/h


• Powierzchnia wymiany - 0,92 m2

Najczęstsze zastosowanie wymiennika płytowego SANITLINE SL-23-40:

• wymiennik płytowy 45 kW do kominków o mocy nawet do 30 - 32 kW


• wymiennik CO do kotłów grzewczych o mocy nawet do 30 - 35 kW


• wymiennik do C.W.U., w instalacjach z zasobnikiem ciepłej wody lub bez bufora


• wymiennik do kolektorów słonecznych (praca na glikolu) - w układzie podgrzewającym zasobnik CWU


• wymiennik do piwa / do chłodzenia brzeczki piwnej (piwowarstwo domowe)


• zastosowania przemysłowe / chłodnictwo

Wymiennik płytowy 45kW - SL-23-40

Wymiennik płytowy 45 kW na 3/4" marki SANITLINE. Należy pamiętać, że moc nominalna jest jedynie orientacyjnym wskaźnikiem i nie powinna być jedynym czynnikiem doboru wymiennika płytowego. Głównym czynnikiem doboru powinna pozostawać powierzchnia płyt (która w wypadku powyższego modelu wynosi 0,92 m²). Należy również pamiętać, że z reguły moc nominalna wymiennika nie powinna być interpretowana jako moc kotła CO, kominka itd - z którym ma pracować urządzenie.

Wymiennik płytowy 45kW zalecany jest do kotłów CO o mocy z reguły do 30-35 kW oraz do kominków z płaszczem wodnym o mocy 30 kW - 32 kW.

Wymiary:

Długość (A) - 315 mm

Szerokość (B) - 73 mm

Grubość (F) - 97mm

Rozstaw przyłączy (C) - 278 mm

Rozstaw przyłączy (D) - 40 mm

* Certyfikowany - CE, TÜV

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU


• Podłączanie ogrzewania podłogowego


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż


• Praca w charakterze skraplacza/parownika przy pompach ciepła


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury


• Łatwość montażu i relatywnie prosta konstrukcja


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
