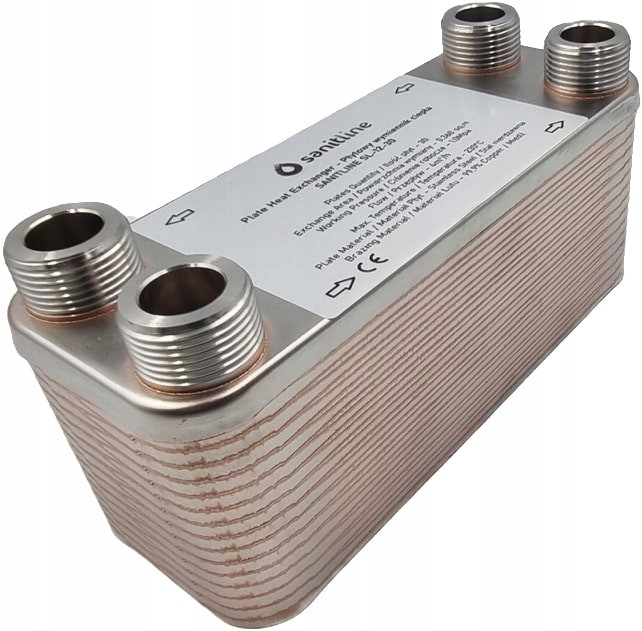

Wymiennik ciepła lutowany do centralnego ogrzewania (CO), przyłącza 4x 3/4", 30-płytowy
Ilość płyt - 30
Rozmiary przyłączy - 4xGZ 3/4"
Przepływ nominalny - 4m3/h
Powierzchnia wymiany - 0.360m2
Ciśnienie robocze - 10 bar
Ciśnienie testowe - 20 bar
Minimalna temperatura - -195 oC
Maksymalna temperatura - +230 oC
Masa - 1.5 kg
Materiał płyt - stal nierdzewna 304 lub 316
Materiał lutu - 99,9% Cu
Długość (A) - 191 mm
Szerokość (B) - 73 mm
Głębokość - 74 mm
Rozstaw przyłączy (C) - 154 mm
Rozstaw przyłączy (D) - 40 mm
Najczęstsze zastosowanie:
Powierzchnia płyt 0,36m² nadaje się świetnie np. do połączenia układu otwartego i zamkniętego, gdy chcemy podłączyć np. kominek z płaszczem wodnym o mocy 12-15 kW, podobnie do podłączania niewielkich kotłów na ekogroszek lub gaz o mocy 15 - 25 kW. Wymiennik 30 płytowy SL-12-30 może współpracować również z piecami elektrycznymi (np. Kospel, Elterm) - gdzie z powodzeniem ogrzeje dom/mieszkanie o powierzchni rzędu do 120m².
Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.
Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.
