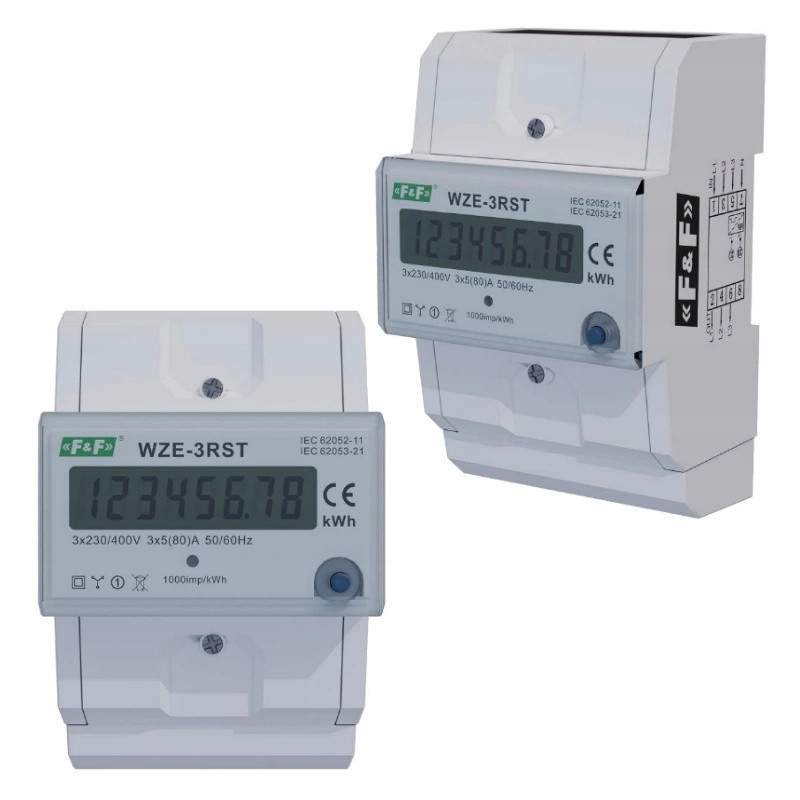

F&F WZE-3 RST

✔️ Trójfazowy licznik zużycia energii elektrycznej z dwoma pozycjami zużycia energii na wyświetlaczu LCD.

✔️ Możliwość resetowania stanu licznika pomocniczego

✔️ Montaż na szynie TH35 Din

✔️ Licznik posiada certyfikat zgodności z MID.

✔️ Mierzone wartości: Energia czynna pobrana [kWh]

Zestaw składa się z

•
  1 szt. Trójfazowy licznik prądu WZE-3-RST



• Instrukcja obsługi w języku polskim


Działanie

➡️ Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym wyposażonym w dodatkowy, kasowalny licznik energii.

➡️ Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie.

➡️ Suma impulsów z trzech faz sygnalizowana miganiem diody LED, przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.

➡️ Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).

➡️ Wskaźnik wyposażony jest w 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie całkowitego zużycia energii, lub zużycia energii od momentu ostatniego skasowania licznika.

➡️ Wartość kasowalnego licznika symbolizowana jest na wskaźniku poprzez wyświetlenie znaku [r] na pierwszym segmencie wyświetlacza.

➡️ Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego należy krótko nacisnąć przycisk znajdujący się na elewacji.

➡️ Aby powrócić do licznika energii całkowitej należy ponownie krótko nacisnąć przycisk na elewacji.

Kasowanie licznika pomocniczego

➡️ Urządzenie wyposażone jest w kasowalny, pomocniczy licznik energii.

➡️ W celu skasowania wartości licznika należy przejść do odczytu licznika kasowalnego, a następnie nacisnąć i przytrzymać przez około 5 sekund przycisk znajdujacy się na froncie urządzenia.

➡️ Spowoduje to powrót licznika pomocniczego do ustawień wartości początkowej (0000000.0), nie zmieniając jednocześnie wskazań licznika całkowitego.

Montaż

1. Odłączyć zasilanie rozdzielni.


2. Zamontować licznik w skrzynce rozdzielczej.


3. Otworzyć osłony zacisków.


4. Zasilanie podłączyć do zacisków 1 (L1 IN), 3 (L2 IN), 5 (L3 IN).


5. Obwód mierzony lub pojedynczy odbiornik podłączyć do zacisków 2 (L1 OUT), 4 (L2 OUT), 6 (L3 OUT).


6. Przewód N podłączyć do zacisku 7.


7. Dodatkowy odbiornik impulsowy podłączyć pod zaciski 20 (+) i 21 (–). Zaciski znajdują się pod górną osłonką zacisków miernika.


8. Założyć osłonki zacisków licznika.

Dane techniczne

•
  Typ: trójfazowy


•
  Instalacja: 3-fazowa, 4-przewodowa


•
  Protokół komunikacyjny: brak


•
  Napięcie odniesienia: 3×230/400 V


•
  Prąd bazowy: 3×5 A


•
  Prąd maksymalny: 3×80 A


•
  Minimalny prąd mierzony: 0,02 A


•
  Pomiar napięcia - zakres pomiarowy: 160÷265 V


•
  Dokładność pomiaru zgodnie z IEC62052-11, IEC62053-21: klasa 1


•
  Pobór własny licznika: 8 VA; 0,4 W


•
  Zakres wskazań liczydła: 0÷999999,99 kWh


•
  Stała licznika: 1000 imp/kWh


•
  Sygnalizacja sczytywania: LED czerwona


•
  Wyjście impulsowe SO+ SO-: otwarty kolektor


•
  Napięcie podłączenia SO+ SO-: maks. 27 V DC


•
  Prąd podłączenia SO+ SO-: 20 mA


•
  Czas impulsu SO+ SO-: 35 ms


•
  Przyłącze: zaciski śrubowe 16 mm²


•
  Temperatura pracy: -20÷50°C


•
  Wymiary: 4,5 modułu (75 mm)


•
  Montaż: na szynie 35 mm


•
  Stopień ochrony: (wewnątrz pomieszczeń) IP51
