Kompletne opakowanie powinno zawierać:
Do regulatora Art PDW opcjonalnie można podłączyć zdalny panel sterujący PILOT R/G fi rmy PPHU „ProND” lub termostat pokojowy dowolnego producenta.

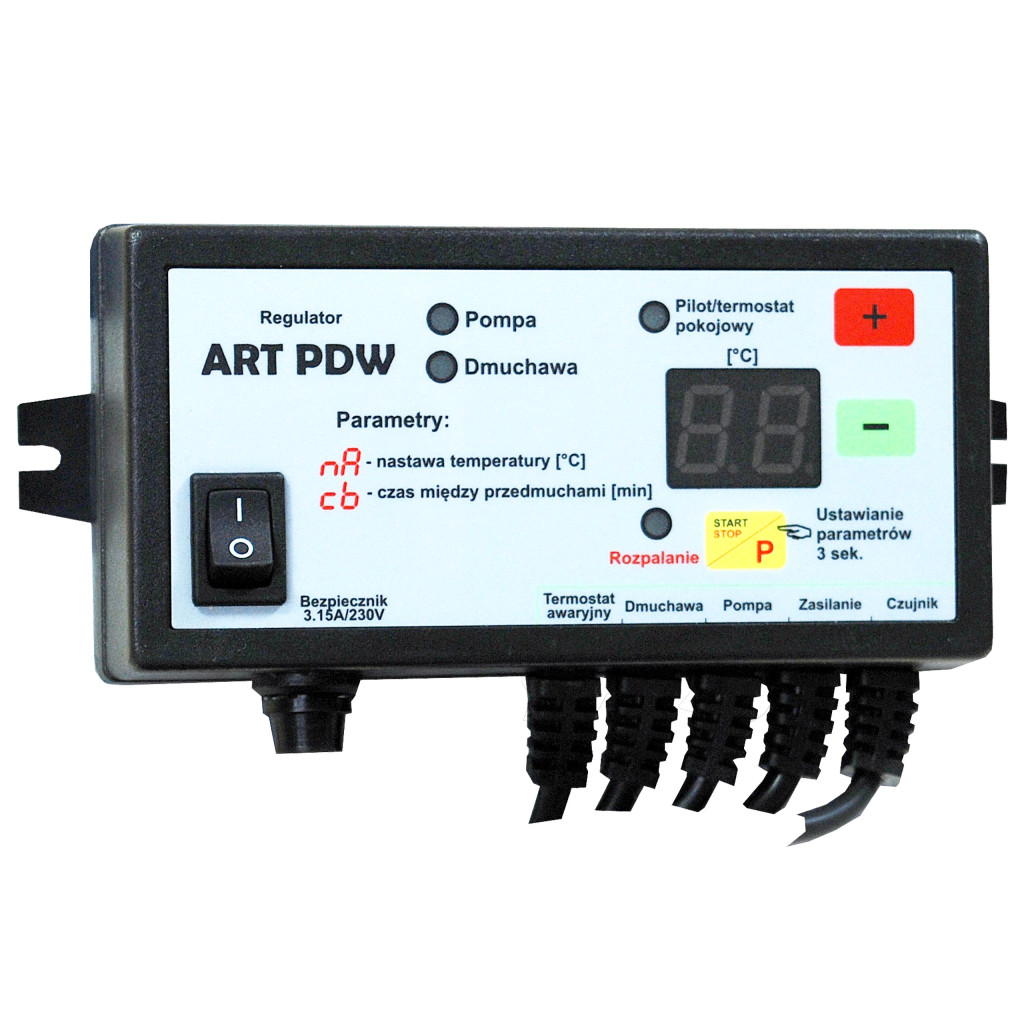

Regulator ART PDW jest regulatorem do kotłów miałowych - zasypowych a jednocześnie następcą regulatora ART PD. Mikroprocesorowy regulator ART PDW przeznaczony jest do sterowania pracą dmuchawy i pompy obiegowej w instalacjach C.O. w których nie ma potrzeby regulacji obrotów wentylatora (regulacja dopływu powietrza przesłoną dmuchawy), posiada wyjście do podłączenia zdalnego sterowania.
Przy włączonym zasilaniu, zimnym kotle i wyłączonym procesie regulacji (nie świeci się lampka POMPA i DMUCHAWA) regulator wskazuje aktualną temperaturę wody w kotle i pozostaje w stanie wyłączenia. Jeżeli temperatura kotła jest wyższa od temperatury załączenia pompy obiegowej, regulator załącza pompę bez względu na stan pracy - świeci się lampka POMPA.
Rozpoczęcie procesu regulacji następuje po wciśnięciu przycisku START/STOP (świeci się lampka ROZPALANIE). Lampka ROZPALANIE świeci się do momentu uzyskania przez kocioł temperatury nastawionej w parametrze na. W trakcie procesu regulacji aktualna temperatura jest porównywana z wartością zadaną (nastawą). Praca dmuchawy sygnalizowana jest lampką DMUCHAWA.
Przy określonej temperaturze – ustawionej w parametrach serwisowych (fabrycznie 35°C) - załączana jest pompa obiegowa, co sygnalizowane jest lampką POMPA. Po osiągnięciu temperatury żądanej regulator przechodzi w stan nadzoru, co sygnalizowane jest migającą kropką w prawym dolnym rogu wyświetlacza (5) . W stanie nadzoru działają przedmuchy (tylko w temperaturze mniejszej niż 85°C).
Są to okresowe załączenia dmuchawy na kilkanaście sekund zapobiegające nagromadzeniu się gazów w kotle i ewentualnemu wygaśnięciu ognia. Włączenie przedmuchu sygnalizowane jest mruganiem lampki DMUCHAWA. Nastawy temperatury żądanej można dokonywać w dowolnym stanie pracy. Nastawy dokonuje się przyciskami „+” i „–”. W trakcie nastawy temperatury na wyświetlaczu migają cyfry i wyświetlana jest aktualna nastawa. Wyjście z trybu nastawiania następuje automatycznie po kilku sekundach od ostatniego naciśnięcia klawisza. Aby tylko zobaczyć aktualną nastawę wystarczy raz nacisnąć jeden z klawiszy „+” lub „–”.
Termostat aktywny (grzanie w pomieszczeniu, zwarte styki termostatu pokojowego) Jeśli temperatura żądana (ustawiona na termostacie) jest większa od temperatury w danym pomieszczeniu w którym znajduje się termostat - styki termostatu są zwarte , pompa CO pracuje (jeśli temperatura na kotle jest powyżej temperatury załączenia pompy), dmuchawa pracuje do osiągnięcia temperatury żądanej. Stan aktywny termostatu (zwarty jego styki sygnalizowany jest na regulatorze Art PDW migającą lampka PILOT/termostat pokojowy
