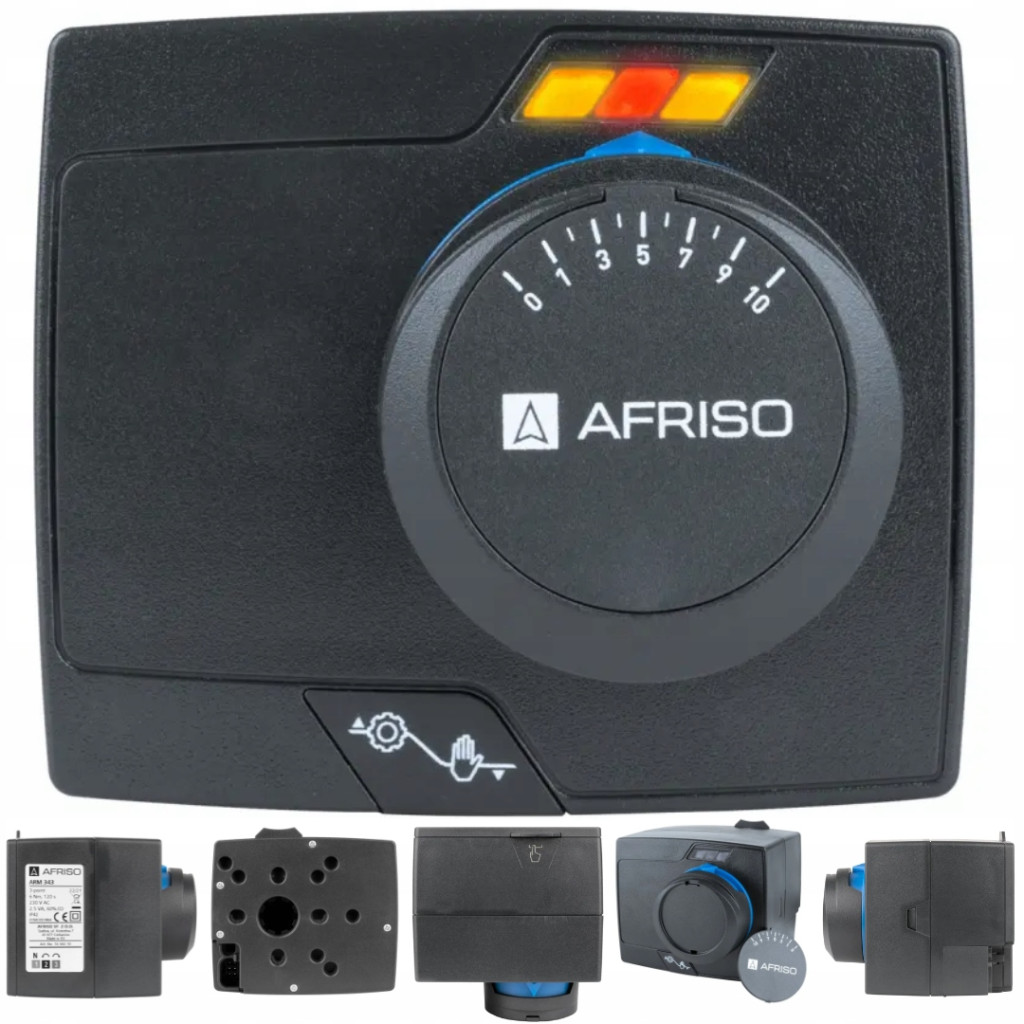

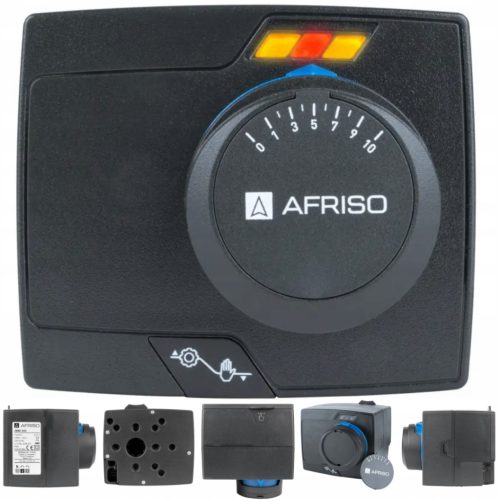

❇️ Siłowniki ARM ProClick wyróżniają się unikalnymi funkcjami oraz atrakcyjnym wyglądem.
⏩ Dwustronna skala na pokrętle określa stopień otwarcia zaworu.
⏩ Duże diody LED wskazują kierunek obrotu zaworu.
⏩ Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku.
⏩ Siłowniki ARM ProClick nie wymagają konserwacji dzięki zastosowaniu wyjątkowo adhezyjnego smaru zębatek.
⏩ Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami.
⏩ Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.
⏩ Umożliwia to montaż siłownika na zaworze bez podpiętego przewodu sterującego.
⏩ Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów.
⏩ Używając odpowiednich adapterów siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów.
⏩ W zależności od konstrukcji zaworów, siłowniki ARMProClick można zamontować na zaworze z wykorzystaniem mechanizmu ProClick lub w sposób tradycyjny, przy użyciu śrub mocujących oraz kontrujących.
❇️ ZASTOSOWANIE
⚡ Siłowniki elektryczny ARM ProClick 1434310 przeznaczone są do sterowania obrotowymi zaworami mieszającymi. W zależności od wersji ich moment obrotowy wynosi 6 lub 15 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.
✔️ napięcie zasilania: 230 V AC
✔️ czas obrotu o 90°: 120 sekund
✔️ moment obrotowy: 6 Nm
✔️ rodzaj sterowania: 3-punktowe
⚠️INNOWACYJNY System ProClick ⚠️
✴️ Największą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick.
✴️ Dzięki niemu, montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick sprowadza się do dwóch prostych kroków:
1️⃣ Zdjęcie pokrętła z zaworu ARV ProClick.
2️⃣ Nałożenie na niego siłownika ARM ProClick.
⚡ A to wszystko bez żadnych dodatkowych elementów i użycia narzędzi. Tak po prostu! ⚡
✳️ Pokrętło i niebieski pierścień ograniczający, zamontowane są na zaworze na zatrzask.
✳️ Pod pokrętłem zawsze znajduje się przykręcony adapter do siłowników elektrycznych ARM ProClick.
✳️ Montaż siłownika odbywa się poprzez nasunięcie go na zawór z adapterem w dogodnej dla użytkownika pozycji.
✳️ Aby zsunąć siłownik z zaworu wystarczy tylko nacisnąć i przytrzymać przycisk zwalniający mechanizm blokujący.
⚡ Odświeżony design
✔️ Dla wygodniejszej obsługi ręcznej, pokrętła w obrotowych zaworach mieszających ARV ProClick oraz siłownikach elektrycznych ARM ProClick są większe w stosunku do poprzedniej generacji.
✔️ Posiadają również obrotową skalę numeryczną, która montowana jest na zatrzask.
c.⏩ Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.
d.⏩ Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.
f. ⏩ Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.
e.⏩ Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych
✳️ SCHEMAT MONTAŻU SIŁOWNIKA NA ZAWORZE PROCLICK
1️⃣ Zawór ARV ProClick
2️⃣ Cztery punkty mocujące mechanizmu ProClick
3️⃣ Spłaszczenie na adapterze
4️⃣ Dźwignia mechanizmu ProClick
5️⃣ Siłownik ARM ProClick
6️⃣ Pierścień ze wskaźnikiem
7️⃣ Pokrętło
8️⃣ Dwustronna skala
⚠️ Do montażu siłownika ARM ProClick na zaworach ARV poprzedniej generacji służy zestaw przyłączeniowy 1410110 (dostępny na naszych pozostałych aukcjach lub w opcji "kup w zestawie"
⏩ a. znacznik
⏩ b. adapter na trzpień zaworu
⏩ c. śruba blokująca siłownik
✴️ Montaż siłownika możliwy jest w jednej z 4 pozycji.
⏩ Element wskazujący niebieskiego pierścienia powinien być ustawiony w górę.
⏩ Jeżeli po założeniu siłownika na zawór element ten znajduje się w innej pozycji, należy wyciągnąć pokrętło, zdemontować niebieski pierścień i założyć go ponownie, elementem wskazującym do góry.
⏩ Niebieski pierścień posiada od strony wewnętrznej element konstrukcyjny umożliwiający podważenie go śrubokrętem płaskim.
