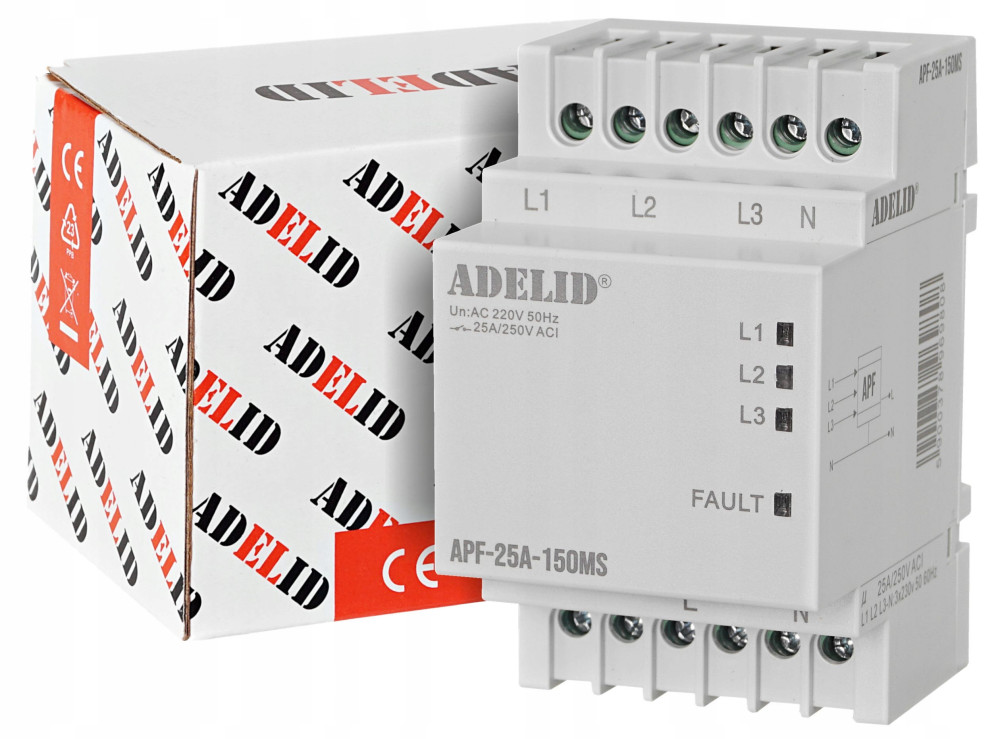

AUTOMATYCZNY PRZEŁĄCZNIK FAZ 230V 25A 150MS

KOD PRODUKTU: APF-ADELID

Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiorników jednofazowych, w przypadku zaniku fazy zasilającej lub spadku jej parametrów poniżej normy

.

Urządzenie bazuje na mikrokontrolerze. Czas przełączania to 150ms. Urządzenie wykrywa mniejsze lub wyższe napięcie, od zakładanego. Posiada sygnalizację LED. Montuje się na szynie DIN.

Główne cechy przełącznika:

• urządzenie bazuje na mikrokontrolerze,


• czas przełączania: 150ms,


• wykrywa mniejsze lub wyższe napięcie, od zakładanego,


• posiada sygnalizację LED,


• montaż na szynie DIN.

DANE TECHNICZNE:

• Napięcie wejściowe: 3×400 V+N, 3×230 V+N,



• Napięcie wyjściowe: 230 V AC,



• Maksymalne obciążenie : (AC-1)* 16 A L1, L2, L3,



• Napięcie minimalne: 190 V L1, L2, L3,



• Maksymalne napięcie: 280 V,



• Histereza powrotu: 10 V,



• Błąd pomiaru napięcia: ±1%,



• Czas przełączania: 150ms,



• Wskazanie napięcia wyjściowego: 3×LED,



• Pobór mocy: 1.6 W,



• Zaciski: 4.0 mm²,


• Zaciski śrubowe (przewód): 2.5 mm²,



• Moment dokręcania zacisków śrubowych (kabel): 0.5 Nm,



• Temperatura pracy: -25÷40 C,



• Szerokość 3 moduły: (53.5 mm),



• Montaż: na szynie TH-35 mm rail,



• Stopień ochrony: IP20.

Charakterystyka działania:

• po podłączeniu zasilania, dioda LED FAULT zacznie migać, urządzenie analizuje parametry sieci i przełącza się na odpowiednie wyjście fazowe po 1s opóźnieniu.


• Odpowiednia faza jest kierowana na wyjście urządzenia. Właściwa dioda LED sygnalizuje, że faza ta jest włączona na wyjściu urządzenia. Jeśli napięcie aktywnej fazy zaniknie, spadnie poniżej 190V lub wzrośnie powyżej 280V, urządzenie przełączy na wyjście fazę, której parametry są prawidłowe.


• W przypadku jednoczesnego braku prawidłowego napięcia we wszystkich 3 fazach (L1, L2, L3), zaświeci się dioda LED FAULT.


• Maksymalne obciążenie nie powinno przekraczać 25A (AC-1, 250V).

Wymiary oraz schemat podłączenia urządzenia:

• A - 35 mm,


• B - 45 mm,


• C - 26 mm,


• D - 44 mm,


• E - 60 mm,


• F - 65 mm,


• G - 90 mm,


• H - 53,5 mm.

Bezpieczeństwo:

• Urządzenie może zostać zamontowane wyłącznie przez osobę uprawnioną.


• Przed podłączeniem należy wyłączyć zasilanie. Nie wolno dotykać zacisków gdy urządzenie jest podłączone i znajduje się pod napięciem.


• Należy zwrócić uwagę na prawidłowe podłączenie zacisków, zgodnie ze schematem podłączenia.


• Urządzenia nie należy montować w miejscach narażonych na działanie żrących gazów, promieni słonecznych i odpadów atmosferycznych.


• Nie należy czyścić urządzenia na mokro.
